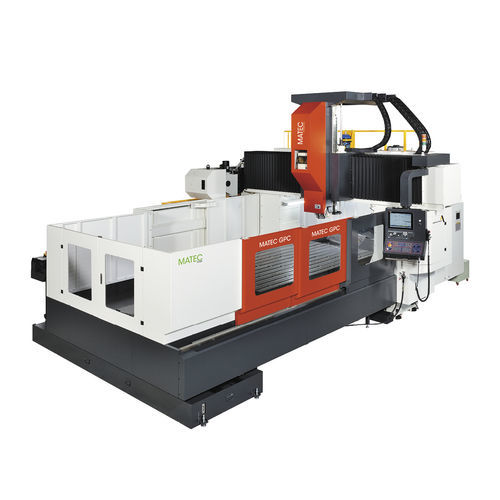

Обрабатывающий центр ЧПУ 3 оси GPC

вертикальныйс рамойс подвижным столом

Вертикальный портальный обрабатывающий центр с неподвижным порталом и подвижным столом станка в качестве оси X. Оси Y и Z расположены на портальной балке. Все базовые конструкции станка состоят из высококачественного термообработанного чугуна. Структура станка, рассчитанная с помощью анализа методом конечных элементов (FEA), имеет идеальное оребрение и гарантирует исключительную жесткость. Портальная балка и две вертикальные стойки изготовлены из одной детали (Y = 1 600 мм). Станок оснащен точными и высокопроизводительными линейными направляющими по всем трем осям. Оси приводятся в движение шариковыми винтами. Все движущиеся части станка смазываются автоматической центральной системой смазки. Магазин инструментов и устройство смены инструментов установлены параллельно на оси X и отсоединены в рабочей зоне. Смена инструмента осуществляется в фиксированном положении по оси X в самой верхней позиции по оси Z. Система смены инструмента с цепным магазином и двойным захватом. Для смены инструмента, горизонтально лежащего в цепном магазине, его переводят в вертикальное положение. Одновременно двойной захват захватывает новый инструмент, а также инструмент, находящийся в шпинделе, и меняет инструменты, совершая поворот на 180°. Высокая производительность резки практически любого материала достигается благодаря встроенному мощному шпинделю с 2-ступенчатой коробкой передач. Шарикоподшипники смазываются консистентной смазкой на весь срок службы. Дополнительное оборудование, такое как полный корпус рабочей зоны с крышей, телескопические кожухи по всем осям, блок охлаждающей жидкости с форсунками для промывки и промывки станины, а также стружкоотвод, идеально подходящий для данного класса производительности, дополняют станок.
