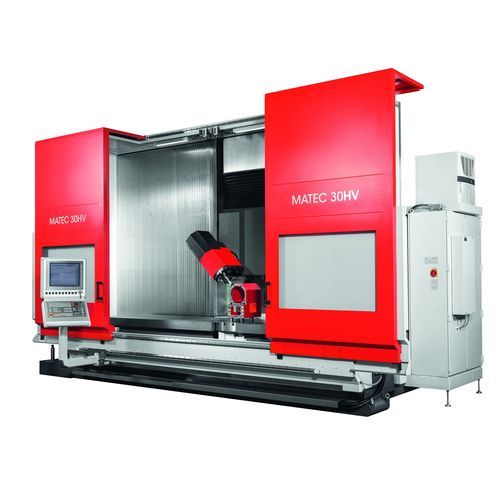

Обрабатывающий центр ЧПУ 5 осей 30HVCуниверсальныйс поворотным столомHSK-63
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 5 осей
- Направление шпинделя
- универсальный
- Структура
- с поворотным столом
- Передний конец шпинделя
- SK40, HSK-63
- Количество инструментов
- 60 инструментов, 48 инструментов, 80 инструментов
- Другие характеристики
- высокоэффективный, высокой точности
- Ход Х
1 300 mm, 1 500 mm, 3 000 mm, 4 000 mm
(51 in, 59 in, 118 in, 157 in)- Ход Y
600 mm, 825 mm, 1 125 mm
(24 in, 32 in, 44 in)- Ход Z
800 mm, 1 100 mm, 1 300 mm
(31 in, 43 in, 51 in)- Скорость вращения
9 000 rpm
(56 549 rad.min-1)- Мощность
11 kW, 16 kW, 19 kW
(14,96 hp, 21,75 hp, 25,83 hp)- Скорость подачи по оси X
30 000 mm/min, 48 000 mm/min
(20 in/s, 31 in/s)- Скорость подачи по оси Y
30 000 mm/min, 48 000 mm/min
(20 in/s, 31 in/s)- Скорость подачи по оси Z
30 000 mm/min, 48 000 mm/min
(20 in/s, 31 in/s)- Грузоподъемность стола
500 kg, 1 000 kg, 1 500 kg
(1 102 lb, 2 205 lb, 3 307 lb)- Вес инструментов (макс)
10 kg
(22 lb)
Описание
Стандартный станок для комплексной 5-сторонней обработки
Короткие сроки поставки
Стандартное оснащение всех станков
1-осевая поворотная головка с ЧПУ, бесступенчатая регулировка
Управление Heidenhain TNC 640
Держатель инструмента HSK63 DIN 69893
Инструментальный магазин 48 мест
Поворотный стол с ЧПУ Ø 630 / 800 / 1 150 мм
Рабочая зона полностью закрыта крышей
Система прямого измерения пути по осям X, Y и Z
Транспортер стружки
Дополнительные опции
Siemens 840D sl
Держатель инструмента SK40 DIN 69871
Расширение магазина инструментов до 280 мест
Установка для подачи СОЖ под высоким давлением
Поворотные столы для обработки валов
Перегородка рабочей зоны
Шпиндель двигателя
Крутящий момент макс: 115 Нм
Поворотная головка
Угол поворота: ± 105° градусов бесступенчатая регулировка
Измерение прямого пути
система: ± 3"
Усилия зажима: 2 400 Нм без зажима
4 200 Нм в зажатом состоянии
Встроенный поворотный стол с ЧПУ
Для оси Y 600 мм: Ø 630 мм
Для оси Y 825 мм: Ø 800 мм
Для оси Y 1 125 мм: Ø 1 150 мм
---
