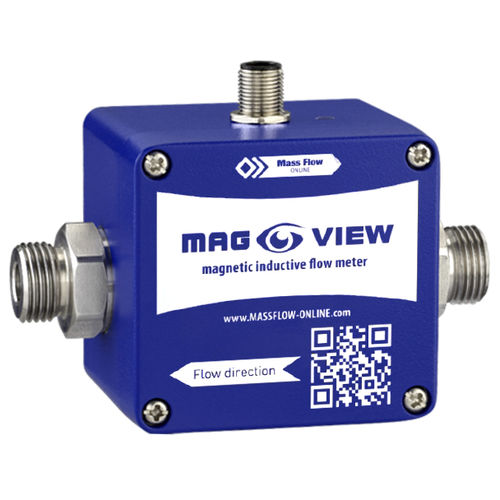

Магнитный расходомер MVM-030-PA

объемныйдля жидкостейдля воды

Отсутствие движущихся частей (отсутствие механического износа) Работа без помех Независимость от впускных/выпускных трубопроводов Быстрая реакция Свободное сечение трубы: низкое ΔP, нечувствительность к загрязнениям Особенности Делает потоки жидкости видимыми благодаря Мигающий светодиод (красный/зеленый) Без механического износа Отсутствие движущихся частей Простота монтажа и эксплуатации Монтаж в любом положении Свободное сечение трубы Отсутствие дополнительного перепада давления Быстрый отклик (<500 мс) Нечувствительность к загрязненным жидкостям Идеальное решение для работы без помех в сочетании с длительным сроком службы Может использоваться в местах, где невозможно применение датчиков расхода с движущимися частями Широкая независимость от впускного и выпускного трубопровода дает преимущество для установки в компактных машинах с тесным пространством Технические характеристики Индикация расхода/сигнализации Зеленый светодиод: мигание пропорционального расхода Диапазон 1:60 Время отклика (датчик) < 500 мс Электрические свойства Питание 12.... 24 В пост. тока ±10% Макс. потребляемая мощность макс. 150 мА Форма сигнала Квадратный волновой сигнал, соотношение длительности импульсов 50:50, Push-Pull Ток сигнала макс. 100 мА, ток ограничен Назначение выводов PIN 1: +UB PIN 2: аналоговый выход 4...20 мА PIN 3: GND PIN 4: частотный выход PIN 5: не подключать Электрическое подключение 5-контактный штекер M12x1 Области применения Области применения этого магнитного расходомера разнообразны: Может использоваться в местах, где датчики расхода с движущимися частями (лопастное колесо, турбинные датчики) не могут применяться из-за загрязненной среды Датчик предназначен для непрерывного измерения расхода или для дозирования / порционирования электропроводящих жидкостей с минимальным значением 50 мкСм/см Распределение воды Подача химикатов
