Вакуумная система подачи

Обзор продукта
Вакуумный ленточный конвейер фиксирует изделия на ленте за счёт создания вакуума в корпусе конвейера. Это обеспечивает позиционно точную подачу без захватов и поддонов, поддерживает быструю разгонную подачу, вертикальный подъём, надголовную или боковую подвеску, а также позволяет выполнять проходные операции (покрытие, сканирование, маркировка, лазерная обработка) в потоке.

Преимущества

• Точное позиционное перемещение без захватов и поддонов
• Надёжная транспортировка лёгких широких изделий при высоких ускорениях — без опрокидывания и отрыва
• Возможен вертикальный, надголовной и боковой подвесной транспорт
• Возможность обработки и проверки на ходу

Конструкция и принцип работы

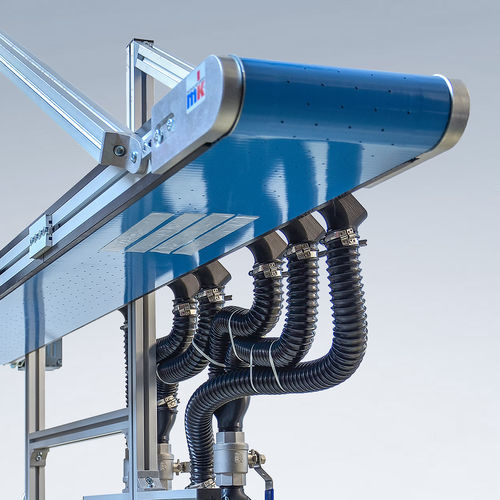

Корпус ленты оснащён присоединительными патрубками для внешнего вакуумного источника (например, промышленного пылесоса или двухканального эжектора). Внутри корпуса создаётся разряжение, которое через отверстия в нижней плите и в ленте передаёт всасывающее усилие на изделие, удерживая его при транспортировке.

Варианты и интеграция
mk поставляет ленточные и зубчатые конвейеры в исполнении «вакуумная лента»; для этого адаптируются корпус и транспортное средство. Зубчатые приводы обеспечивают формообъёмное сцепление без проскальзывания, что важно при синхронизации с системами машинного зрения. mk может поставить отдельные компоненты (лента, всасывающая линия, насос) или готовый к интеграции вакуумный ленточный конвейер.

Примеры применения

• Увеличение объёмов производства с помощью непрерывной вакуумной транспортировки
• Безопасная подача тонких керамических плёнок при помощи вакуума
• Выравнивание и транспортировка алюминиевых листов перед последующей обработкой

Характеристики / технические данные

• Принцип: вакуум/разряжение на транспортной ленте через перфорированную нижнюю плиту и ленту
• Направления транспортировки: горизонтально, восходящее/вертикально, надголовно, подвесно сбоку
• Подходит для: лёгких, широких изделий при высоких ускорениях
• Отрасли: упаковка, производство аккумуляторов, потребительские товары, целлюлоза/бумага и др.
• Состав: адаптированный корпус с патрубками, перфорированная нижняя плита, соответствующая лента
• Источник вакуума: внешняя помпа (промышленный пылесос или боковой канальный компрессор) — патрубки в комплекте
• Типы конвейеров: ленточные и зубчатые (формозацепление, без проскальзывания)
• Интеграция: частичная поставка компонентов или полная система, рассчитанная и поставляемая под интеграцию
• Возможности обработки: покрытие, сканирование, маркировка, лазерная обработка в процессе транспортировки
