Краткое описание
Полностью модульная и стандартизированная конвейерная система с шарнирной лентой Versaflex и пластиковой цепью идеально подходит для сложных трехмерных трасс. Она позволяет экономично создавать установки с кривыми, перепадами уровней и длинными участками при небольшом занимаемом пространстве.

Обзор системы

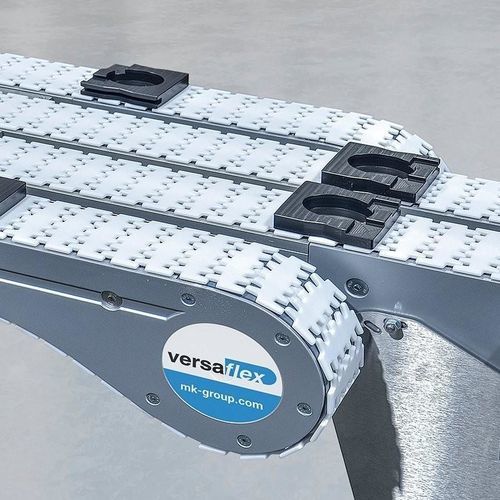

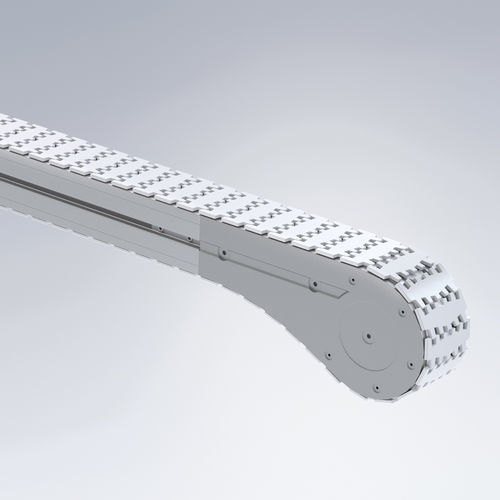

Versaflex — однопутная система с шарнирной лентой и износостойкой пластиковой цепью, движущейся по направляющим. Может работать от одного привода и обеспечивает радиусы кривых от примерно 150 мм. Типичные пределы применения: длина системы до 30 м и скорость конвейера до 60 м/мин. Передача с формораздельным зацеплением исключает проскальзывание; система также подходит для влажных зон.

Модули и функции

• Приводы и мотор-редукторные блоки
• Кривые (включая радиусы 90° и роликовые кривые)
• Захваты/держатели в различных исполнениях (ролики, гибкие захваты, захваты с магнитами)
• Боковые направляющие, направляющие для скольжения и опоры
• Функциональные модули: стопоры (накопление), буферные элементы, разделители, стрелки/переводные устройства (распределение по нескольким линиям)
• Опции: ESD-исполнения, покрытия/подложки (например, стальная подложка, флокированные поверхности) для специальных задач транспортировки

Области применения
Versaflex подходит, в частности, для транспортирования бутылок, банок, небольших коробок, а также для поддонов с деталями на сборочных линиях (например, в автомобилестроении) и для соединения машин в производстве. Система обеспечивает аккуратную воспроизводимую обработку и точное позиционирование поддонов/держателей.

Преимущества

• Экономичная реализация сложных трасс
• Быстрая адаптация к изменяющимся условиям производства и окружающей среды
• Межотраслевая применимость и совместимость с обычными рыночными системами
• Поставляется под ключ или в виде набора
• Энерго- и площадесберегающая конструкция
• Широкий выбор ширин системы и вариантов цепей

Технические данные (кратко)
Ширины (примеры): 45, 65, 85, 105, 182, 300 мм
Длина (макс.): до 30 000 мм
Полная нагрузка (тип.): до 200 кг (в зависимости от исполнения; большие нагрузки по запросу)
Скорость транспортирования (макс.): до 60 м/мин (большие скорости по запросу)
Режимы работы: непрерывный, тактовый, накопление

Технические данные (табличный фрагмент)
Система: A04 / A06 / A08 / A10 / A17 / A29
Ширина системы [мм]: 45 / 65 / 85 / 105 / 182 / 300
Высота системы вкл. цепь [мм]: 72 / 73 / 85 / 86 / 95 / 95
Полная нагрузка до [кг]: 150 / 150 / 200 / 200 / 200 / 200
Длина конвейера до [м]: 30 / 30 / 30 / 30 / 30 / 30
Скорость транспортирования до [м/мин]: 60 / 60 / 60 / 60 / 60 / 60
Ширина цепи [мм]: 44 / 63 / 83 / 103 / 175 / 295
Шаг цепи [мм]: 25,4 / 25,4 / 33,5 / 35,5 / 33,5 / 33,5
Тяговая сила цепи [N]: 500 / 500 / 1250 / 1250 / 1250 / 1250
Ширина продукта [мм] (тип.): 10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
Масса продукта в горизонт. положении до [кг]: 2 / 10 / 15 / 20 / 15 / 15
Масса продукта при подъеме до [кг]: 1 / 2 / 10 / 15 / 10 / 10

Примечание
Доступны дополнительные варианты цепей (например, A045) и многочисленные опции захватов/роликов; возможны индивидуальные адаптации и исполнения по заказу.
