Роликовый конвейер RBF 2000

с механизированными роликамиизогнутыйнаклонный

Обзор
Роликовый конвейер RBF 2000 — модульная система конвейерного транспорта для интралогистики и производственной логистики, которую можно конфигурировать из стандартных модулей для реализации сложных трасс и требований к применению. Подходит для транспортировки контейнеров, коробок и лотков массой до 55 кг за единицу. Доступные модули: прямые участки (электрические ролики, мотор-редукторы или гравитационные), повороты, выравниватели, модули подачи/выгрузки, 90° трансферы и многосторонние трансферы. Рама выполнена из анодированных алюминиевых профилей с скрытой прокладкой кабелей для компактной, долговечной и аккуратной установки, интегрируемой в модульную систему mk.

Ключевые принципы работы

• Зонно управляемые 24 В мотор-ролики обеспечивают накопление без давления (ZPA): путь разделён на зоны, каждая зона приводится в движение отдельно, так что в зоне находится не более одного изделия; зоны взаимодействуют, и изделия автоматически останавливаются, если следующая зона занята.
• Передача мощности: мотор-ролики передают мощность на дополнительные ролики через poly-V ремни или V-образные ремни.
• Роликовые конвейеры с мотор-редукторами: мотор-редуктор приводит ролики во вращение через шкивы для экономичного транспортирования на большие расстояния.
• Гравитационные роликовые конвейеры: ненаправляемый транспорт для гравитационной подачи или ручного питания; тормозные ролики по запросу.

Модули и функции

• Прямые участки: приводные (мотор-ролики), с мотор-редуктором или гравитационные; длина сегмента до 6000 мм (общая длина неограничена при соединении сегментов).
• Поворотные модули (45°/90°): конические ролики (пластиковые конусы на стальных роликах) сохраняют ориентацию изделия при изменениях направления; повороты могут приводиться одним или несколькими мотор-роликами в зависимости от длины, нагрузки и скорости.
• Выравнивающие роликовые конвейеры: приводные ролики наклоняются, чтобы сдвинуть изделие в сторону к боковым направляющим для выравнивания перед последующими операциями или для уменьшения полезной ширины.
• Модули входа/выхода 45°: смещённые ролики позволяют объединять или разветвлять потоки (объединение двух конвейеров или разветвление с помощью multi-transfer).

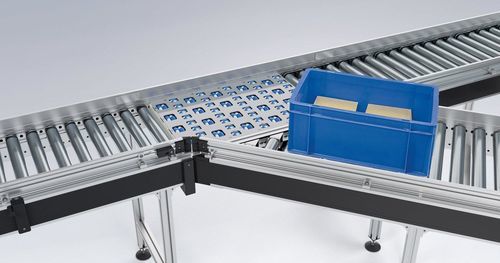

• Модуль multi-transfer: всенаправленные ролики, расположенные перпендикулярно, для вывода изделий под углом 45° с сохранением ориентации или под 90° с кратковременной остановкой и изменением ориентации; конфигурации для выравнивания, поворота или разворота по запросу.
• Модуль 90° переноса: переносит изделия перпендикулярно потоку и изменяет ориентацию; монтируется в приводном роликовом конвейере (ZPA) с шагом 75 мм; адаптируемые схемы (L, T, крест) и направляющие ремня для соответствия ширине конвейера и размерам основания изделия.

Конструкция

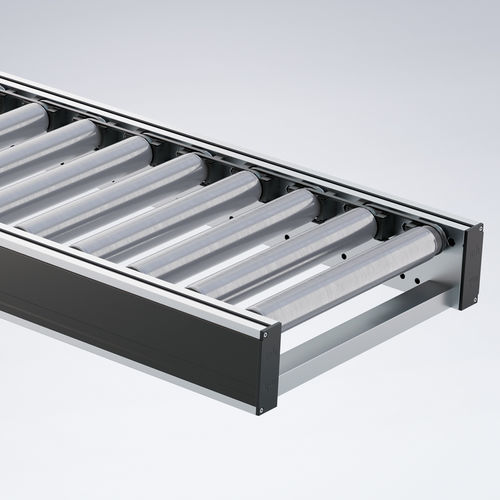

• Рама конвейера: два анодированных алюминиевых профиля, перфорированных по всей длине; верхняя секция с шестиугольными отверстиями для осей роликов на пружинах, нижняя секция с круглыми отверстиями для поперечин и аксессуаров.
• Скрытая прокладка кабелей внутри профиля рамы для аккуратной электроустановки и простой интеграции датчиков и систем управления.

Аксессуары

• Опоры для прямых, кривых и наклонных участков.
• Боковые направляющие — фиксированные или регулируемые.
• Фотоэлектрические барьеры (фиксированные или регулируемые) для сенсоров и логики управления.
• Вводы кабеля и направляющие для кабелей датчиков и дополнительных аксессуаров; тормозные ролики по запросу.

Преимущества

• Стандартизированные модули позволяют реализовывать сложные трассы.
• Долговечная, малообслуживаемая конструкция обеспечивает надёжную непрерывную работу.
• Энергоэффективные высокопроизводительные приводы и варианты децентрализованного управления.
• Скрытая прокладка кабелей и продуманные детали упрощают электроустановку и обслуживание.
• Гибкое расширение и адаптация к изменяющимся требованиям.

Технические характеристики

• Ширины (стандарт): 320, 400, 420, 500, 620, 700 мм (другие ширины по запросу).
• Длина сегмента: до 6000 мм; общая длина неограничена при соединении сегментов.
• Общая нагрузка: до 400 кг (максимум 55 кг на изделие; другие варианты по запросу).
• Скорость: до 100 м/мин.
• Ролики: диаметр Ø 50 мм (стандарт для RBF 2000).
• Доступные модули: прямые (привод/гравитация), повороты, выравниватели, вход/выход, 90° трансфер, multi-transfer.
• Варианты привода: зонно управляемые 24 В мотор-ролики (ZPA), мотор-редукторы, ремённые передачи (poly-V или V-ремни).
• Конструкция поворотов: конические ролики (пластиковые конусы на стальных роликах) для сохранения ориентации изделий при смене направления.
