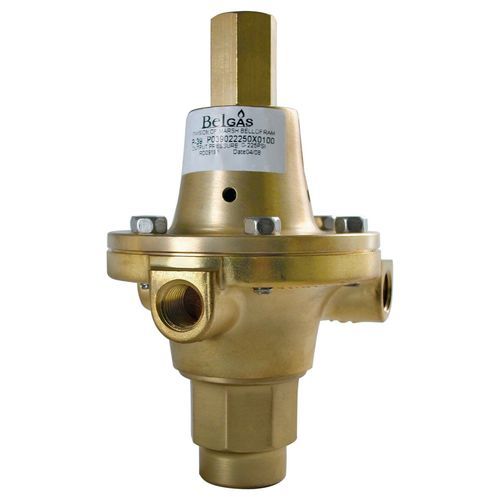

Регулятор давления для природного газа P39

для газовна пружинеиз ПТФЭ

Обзор продукта
Конфигурируемый регулятор давления газа BelGAS P39 обеспечивает широкий диапазон выходных давлений для приборных и малопоточных высоконапорных применений. Доступен с тремя взаимозаменяемыми материалами седла и шестью диапазонами пружин, что позволяет точно регулировать давление на выходе. Три стандартных выходных порта упрощают трубопровод и обеспечивают гибкость монтажа.

Особенности:

• Наибольший выбор выходных давлений в своем классе
• Уникальная конструкция с тремя стандартными выходными портами
• Клапанный диск с четырьмя седлами и возможностью поворота на 90°
• Взаимозаменяемая регулировка: защищенная от вмешательства или с T‑ручкой
• Опциональное резьбовое вентиляционное отверстие в крышке
• Нержавеющая версия P39SS соответствует NACE MR0175
• Выбор материалов седла для соответствия требованиям конкретного применения

Применения:

• Первичное снижение давления высоконапорного природного газа для питания приборов или регулирующих клапанов
• Приборные колонны для природного газа
• Питание низкопоточных устройств на выходе (каталитические нагреватели, приводы клапанов, регуляторы давления, насосы химического впрыска)

Технические характеристики:

• Модель: P39
• Серия: Instrument Supply Series
• Размер порта: 1/4 NPT, 1/2 NPT
• Размер отверстия: 5/64"
• Диапазоны пружин: 0–30 PSIG / 2.1 BAR; 0–60 PSIG / 4.1 BAR; 0–120 PSIG / 8.3 BAR; 0–150 PSIG / 10.3 BAR; 0–225 PSIG / 15.5 BAR; 0–500 PSIG / 34.5 BAR
• Материалы седла: нейлон, TFE, PTFE
• Применение(я): промышленное
• Пилотный: нет
• Размер входа корпуса: 1/4 NPT, 1/2 NPT
• Размер выхода корпуса: 1/4 NPT, 1/2 NPT (3 порта)
• Соединение: NPT
• Материал диафрагмы: 302 нержавеющая сталь или Monel 400
• Диапазон температур: –40°F до 225°F / –46°C до 106°C
• Макс. входное давление: 6000 PSIG / 414 BAR
• Материалы корпуса/крышки/нижней пробки: латунь, никелированная латунь или нержавеющая сталь (опции)
• Материалы крышки с защитой от вмешательства: латунь, никелированная латунь или нержавеющая сталь (опции)
• Уплотнения: TFE, нитрил или TFE/неопрен
• Пружина клапана: 17‑7PH нержавеющая сталь или MP35N (UNS30035)
• Пружина диапазона: пружинная сталь, хром‑кремний
