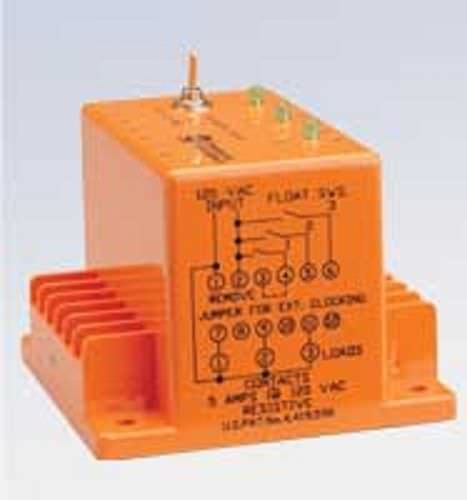

Электромеханическое реле для монтажа на поверхности ARA-120-AME

переменного тока

Расширяемые переменные реле серии ARA от подразделения диверсифицированной электроники ATC компании Marsh Bellofram предназначены для использования в установках с несколькими нагрузками, которые требуются для последовательного чередования и могут принимать дополнительную нагрузку в будущем. ARA-120-AME: ARA-120-AME является дуплексорным/триплексорным переменным реле. При положении селекторного переключателя А это переменное реле дуплексирует нагрузки на клеммы 7 и 9. При положении переключателя В переменное реле утроит нагрузку на клеммы 7, 9 и 11. Для автоматического переключения между клеммами 3 и 4 установлена заводская перемычка. Переключение происходит при размыкании переключателя управления между клеммами 2 и 4. При смене внешнего тактового генератора удалите установленную заводом перемычку между клеммами 3 и 4 и установите изолированный нормально разомкнутый переключатель между клеммами 2 и 3. Переменное действие происходит каждый раз при замыкании и повторном открытии изолированного выключателя. ARA-120-ANE: ARA-120-ANE является трехплексным/четырехплексным переменным реле. С помощью селекторного переключателя в положении А переменное реле триплексирует между нагрузками на клеммах 7, 8 и 9. При положении переключателя В переменное реле увеличивает нагрузку на клеммы 7, 8, 9 и 10 в четыре раза.
