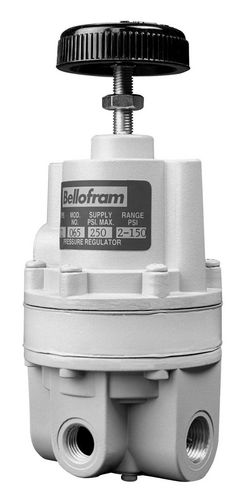

Пневматическое реле смещение Type 72, Type 72HR

Пневматические пневматические усилительные реле типа 72 и 72HR с положительным смещением являются пневматическими усилительными реле с положительным смещением, которые используются, когда требуется высокая пропускная способность. Предлагаемые в четырех регулируемых диапазонах с исключительно высокой пропускной способностью до 50 SCFM (1400 LPM) с минимальным перепадом давления, выходное давление Type 72 & Type 72HR точно поддерживается при различных условиях потока с помощью вытяжной трубы, которая регулирует открытие клапана подачи воздуха пропорционально скорости потока. Сбалансированный клапан питания с запатентованной Беллофраммой внутренней вращающейся мембраной делает реле практически невосприимчивым к изменениям давления питания, обеспечивая при этом надежную работу в течение миллионов циклов. Простая конструкция облегчает техническое обслуживание, и реле можно обслуживать, не снимая его с линии. Стандартное соотношение сигнал/выход составляет 1:1, но 1:2, 1:4 и 1:6 - по специальному заказу. Также доступна опциональная версия с высоким рельефом (72HR). Особенности: Четыре регулируемых диапазона положительного смещения от 0-10 PSI (0-0,7 BAR) до 2-150 PSI (0,1-10,3 BAR) Быстрое реагирование на малейшие изменения давления на выходе из насоса Увлажняющее действие аспираторной трубки Поддерживает стабильное выходное давление Выход практически не подвержен влиянию изменения давления в подающем трубопроводе Звук и жужжание Исключено действием встроенной перегородки и аспираторной трубки Возможность разборки и технического обслуживания без снятия с линии Доступна также в версии с высоким коэффициентом высвобождения (72HR) Приложения: Регулирование расхода газа Управление натяжением Управление сцеплением и тормозами Повышение громкости Танцор Ролл Грэйдер Загрузка Календарная рулонная загрузка Календарная загрузка Управление раскряжевкой цилиндров Двигатель клапана Погрузка клапана
