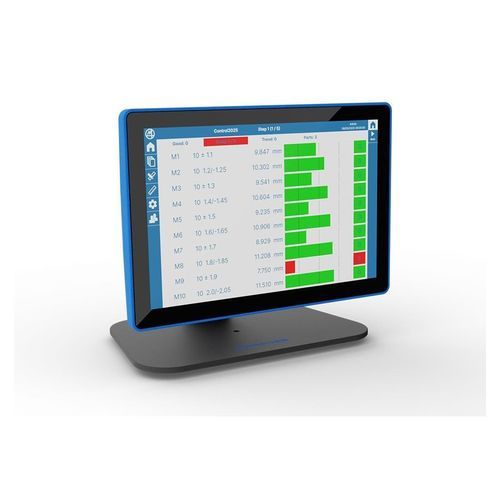

Емкостный измерительный инструмент MERLIN CORE

цифровойEtherCATпромышленный

Обзор продукта
MERLIN CORE — это универсальный измерительный компьютер для промышленных измерительных приложений. Доступен в аналоговой и цифровой аппаратной версиях, поддерживает расширяемые сети датчиков и обеспечивает вычислительную мощность как для простых измерительных станций, так и для сложных задач. HMI от Marposs упрощает операции и сокращает время обучения персонала.

Версии программного обеспечения

• Standard: включает основные функции для эффективных и простых в использовании измерительных рабочих процессов.
• Advanced: полный набор функций для комплексных измерительных и автоматизационных задач.

Интерфейс и удобство использования
HMI Marposs обеспечивает интуитивные экраны и стандартизированные рабочие процессы для ускорения ввода в эксплуатацию и повседневной работы, минимизируя время обучения операторов.

Преимущества

• Аналоговая версия позволяет подключать датчики и исполнительные устройства без отдельного интерфейсного бокса.
• Повышенная защита от вредоносного ПО и несанкционированного доступа.
• Цифровая версия готова к интеграции в сеть Marposs SMARTNet.
• Съёмная micro‑SD карта с надёжным шифрованием для защиты данных и удобной замены.
• Обе версии поддерживают протоколы полевых шин Ethernet/IP, Profinet и EtherCAT.

Аппаратные версии

• Аналоговая: подходит для настольных установок; на задней панели расположены шесть разъёмов Lumberg для устройств Marposs и до 8 конфигурируемых входов/выходов через клеммный блок Phoenix.
• Цифровая: подготовлена для SMARTNet; интегрирует модуль SMARTNet Bridge для подключения SMARTNet компонентов и доступа к сетевым ресурсам.

Технические характеристики
Корпус: алюминий
Защита лицевой панели: IP54
Сенсорный экран: ёмкостный
Дисплей: 10,1 дюйма, 16:10
CPU: ARM 1600 MHz
Ethernet LAN: 2 x 1 Gbps
Интерфейсы Fieldbus: 2 x Ethernet типа
USB порты: 4 x USB 2.0 Type A
Серийные порты: 1 x RS232 + 1 x RS422/RS485
Память: 4 GB micro‑SD
Крепление: наклонная подставка
Питание: 24 VDC -15%/+20%
Относительная влажность: 5–80% (без конденсации)
Рабочая температура: 5–45 °C
Габариты LxHxD: 258 x 172 x 45 мм (10,15 x 6,77 x 1,77 дюйма)

Ключевые характеристики / спецификации

• Универсальный измерительный компьютер в алюминиевом корпусе.
• Защита фронтальной панели IP54 и 10,1 дюймов ёмкостный сенсорный экран.
• Процессор ARM 1600 MHz и съёмная micro‑SD 4 GB с шифрованием.
• Коммутация: 2x1 Gbps LAN, Fieldbus Ethernet интерфейсы, USB и серийные порты.
• Поддержка SMARTNet (цифровая версия) и основных промышленных протоколов Fieldbus.
• Компактные габариты и наклонное крепление для настольной установки.
