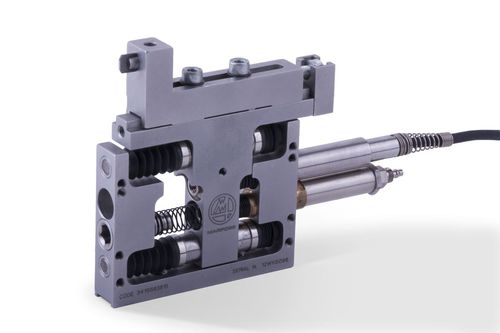

Зонд для измерения аналогового диаметра QUICK BLOCK™

пружинакомпактный

Quick Block является универсальным измерительным блоком, включающим высокоточные линейные направляющие для контроля внутренних и внешних диаметров и расстояний. Широкий выбор вспомогательного оборудования делает этот измерительный инструмент исключительно универсальным и подходящим для самых различных применений. Его прочная, компактная конструкция гарантирует способность осуществлять измерения как в статичных, так и динамических условиях, защищая датчик и обеспечивая высокую степень повторяемости. Quick Block это компактное универсальное измерительное устройство. Он выпускается как со встроенным измерительным преобразователем, так и в качестве механического передающего устройства, используемого с измерительными контактными датчиками. Он включает шариковую коробку и протвовращательную систему, которая гарантирует значение диапазона воспроизводимости (макс-мин) менее 0.5 мкм при прямом контакте. Версия ±5 мм может быть снабжена осевым или радиальным кабельным выводом для преобразователя или пневмоцилиндра. Ее можно установить так, чтобы ось измерений была направлена в любом направлении, а у контактодержателя диапазон перенастройки составлял 20 мм. Версия с пневматическим приводом особенно подходит для послеоперационного применения в измерительных станциях с автоматической загрузкой/выгрузкой. Ее также можно установить на станции Quick Set с параллельным интерфейсом для измерения диаметров до 90 мм. Имеется широкий выбор пружинных подвижных органов и контактов измерительного станка, позволяющих производить измерения в любой точке и при этом сохранять коэффициент рычага без изменений.
