HMI с сенсорным экраном cMT3106XM

сенсорныйс резистивным сенсорным экраномнастенный

Обзор

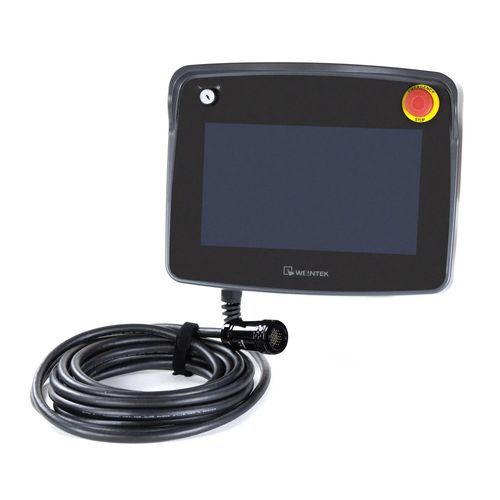

cMT3106XM — переносной HMI с диагональю 10,1″, разработанный для гибкой работы на оборудовании или между соседними рабочими местами. Имеет встроенную заднюю рукоять, 10,1″ WVA LCD‑сенсор, проводное подключение через соединительную коробку и встроенные средства безопасности: ключевой переключатель, аварийная остановка и 3‑позиционный разрешающий переключатель. Длины троса: 6 м (20 ft) или 10 м (33 ft). Для каждого рабочего места требуется одна соединительная коробка (стандартная или компактная).

Варианты соединительной коробки

• Стандартная соединительная коробка (наружный монтаж) — монтируется снаружи шкафов управления или на стенах для удобного доступа и обслуживания.
• Компактная соединительная коробка (внутренний монтаж) — устанавливается внутри шкафа управления для аккуратной компоновки.
• Обе коробки поддерживают опциональную заглушку обхода E‑Stop, чтобы сохранять цепь безопасности замкнутой при отключении переносного HMI.

Безопасность и контроль доступа

• Ключевой переключатель — ограничивает управление уполномоченным персоналом.
• Аварийная остановка (E‑Stop) — немедленно останавливает работу оборудования в соответствии с требованиями безопасности.
• 3‑позиционный разрешающий переключатель — предотвращает случайную активацию и поддерживает контролируемые режимы работы.

Основные особенности и типичное применение

• Предназначен для использования на машинах или между смежными рабочими местами; для каждого рабочего места требуется соединительная коробка.
• Эргономичная задняя рукоять и комплект крепления для стены в комплекте.
• Подключается к PLC/контроллерам через соединительную коробку; при использовании с ПО Maple Systems поддерживается интеграция с распространёнными промышленными протоколами.
• Имеются слот SD/SDHC, USB 2.0 host и внешние коммуникации через соединительную коробку.

Технические характеристики

• Модель: cMT3106XM
• Дисплей: 10,1″ WVA LCD, 1024 x 600, 350 cd/m², контраст 1000:1, 16,7 млн цветов
• Сенсор: 4‑проводная резистивная (Длина X ±2%, Ширина Y ±2%)
• CPU / Память: Quad‑core RISC, 1 GB RAM, 4 GB flash
• Срок службы подсветки: 50 000+ часов
• SD карта: SD/SDHC (до 32 GB)
• USB: USB 2.0 host x1
• Ethernet / Serial: проводное через соединительную коробку (коробка предоставляет клеммы LAN/Serial)
• Опции троса: 6 м (20 ft) или 10 м (33 ft)
• Ключевой переключатель: NO x1, NC x1, номинал 24 VDC, 500 mA, механический ресурс ~250 000 циклов
• Аварийная остановка: номинал 30 VDC, 500 mA; стандарты IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5, UL60947‑5‑5; механический ресурс ~250 000 циклов
• 3‑позиционный разрешающий переключатель: NO x2, номинал 30 VDC, 500 mA; стандарты IEC/EN 60947‑5‑8, IEC/EN 60947‑5‑1, UL508; пример механического ресурса 1→2→1 ~1 000 000 циклов
• Питание: 24 ±20% VDC; типич. потребляемая мощность 11,52 W; входной ток ~480 mA @24 VDC
• Изоляция: встроенная изоляция питания; сопротивление изоляции > 50 MΩ @ 500 VDC
• Корпус / Механика: пластиковый корпус, PCB с покрытием; размеры прибл. 302,7 x 240,0 x 116,8 мм; вес прибл. 1,6 кг; комплект крепления для стены в комплекте
• Окружающая среда: рабочая темп. 0 ~ 50° C; хранение -20 ~ 60° C; влажность 10% ~ 90% без конденсации; стойкость к падению ~1,2 м; вибрация 10–25 Hz X/Y/Z, 2G, 30 мин
• Сертификации / Классы: cULus, CE / UKCA, соответствует RoHS, IP65 / NEMA4
