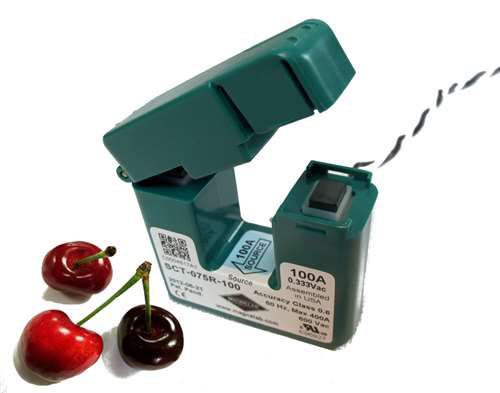

Токоприемник с трансформатором SCT-075R

ACоткрывающийся

SCT-075R Датчик разделенного ядра тока Сенсоры серии SCT-075R с раздельным током ядра классифицируются как имеющие класс точности C57.13 0.6 в соответствии с классом доходности ANSI. Они предлагают превосходный фазовый угол 0,25 градуса и непревзойденную линейность, что редко встречается в других типах датчиков переменного тока. Он имеет максимальную пропускную способность 250 ампер, проходящую через центральный проводник. Вход до 250 ампер трансформируется с помощью этой разделенной керновой ГНКТ в выход 0,333 Вольт. SCT-075R | Особенности -Точность линейности ± 0,5% -Угол фазы ± 0,25% -Национальный вход до 250 Ампер -Точность от 10% до 120% от номинального тока -Оператор от 30 Гц до 1000 Гц -8 футов свинца витой пары -UL в списке, CE, и RoHS совместимый -Максимальное напряжение: 600 В (на неизолированном проводнике) -Выходная мощность 0,333 В переменного тока при номинальном токе SCT-075R |Description Эти типы трансформаторов особенно подходят для установки на уже проложенные электропроводки. Это происходит потому, что он может просто защелкнуться вокруг указанного проводника, и у него есть механизм самоблокировки. Максимальное напряжение для неизолированного проводника составляет 600 вольт. SCT-075R выпускается с номиналами 50, 100, 200 и 250 ампер и имеет отверстие шириной 0,79 дюйма. Между тем, аналогичным изделием, которое также имеет номинальную выходную мощность 0,333 вольта, является SCT-3000 трансформатор тока с расщепленным сердечником, но может вмещать до 3000 ампер. Конструкция трансформатора тока для SCT-075R в любом случае обеспечивает точность линейности 0,5%. Это позволяет производить расчетные расчеты, близкие к фактическим результатам. Эта точность поддерживается на уровне от 10 до 120 процентов номинального тока. Угол фазы 0,25 градуса и номинальный вход до 250 ампер.
