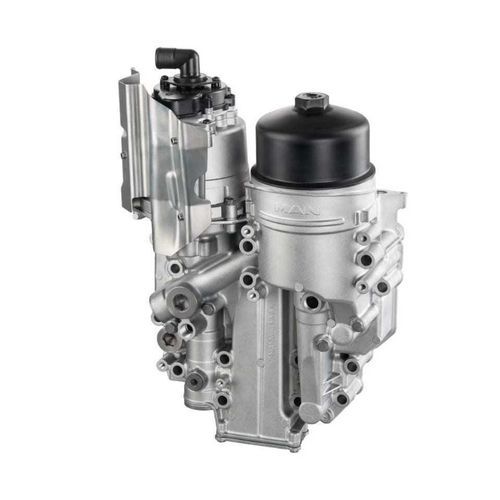

Масляный фильтрующий элемент

глубинныйиз металладля автомобилестроения

Обзор
Масляные фильтры удаляют твердые частицы из масла, которые накапливаются в системе смазки в результате загрязнения и износа. Благодаря превосходной фильтрации частиц и высокой грязеемкости масляные фильтры двигателя MANN+HUMMEL обеспечивают оптимальную защиту и позволяют увеличивать интервалы обслуживания даже в суровых условиях эксплуатации. Они способствуют долговечной и экономичной работе двигателей в коммерческом транспорте и промышленных применениях.

Ассортимент продукции
Системы фильтрации моторного масла MANN+HUMMEL доступны в виде навинчиваемых (spin-on) масляных фильтров, а также фильтрующих модулей. В зависимости от требований могут использоваться различные фильтрующие материалы MULTIGRADE с разными классами фильтрации, размерами и интервалами обслуживания для защиты двигателя от износа. Дополнительные функции, такие как охлаждение масла, измерение давления и температуры масла, а также разделение сажи, могут быть опционально интегрированы в заказные модульные фильтры для коммерческих и промышленных двигателей.

Байонетный интерфейс WAVELOCK
Инновационный байонетный интерфейс WAVELOCK для жидкостных фильтрующих применений обеспечивает простое, быстрое и чистое техническое обслуживание. Концепция байонета с тремя лопастями позволяет устанавливать или снимать фильтр при повороте на 90° без специальных инструментов, что сокращает время и трудозатраты на обслуживании.

Технические характеристики (таблица)
Технические характеристики | Масляные фильтры
Диапазон расхода по объему | 10 до 200 l / min
Эффективность разделения | 50 % при 7 до 20 µm
Интервал обслуживания | 2 года и до 300 000 км
Температура эксплуатации | -40 до 130 °C

Преимущества продукта

• Максимальная эффективность системы благодаря высокой грязеемкости при минимальном перепаде давления
• Доступны различные экологичные высокопроизводительные фильтрующие материалы MULTIGRADE
• Быстрое, простое и чистое обслуживание

Фильтрующие модули для масла

• Прочные конструкции соответствуют высочайшим техническим требованиям
• Интеграция различных функций для выполнения индивидуальных требований заказчика (например, контроль давления и температуры)

Навинчиваемые масляные фильтры (spin-on)

• Стандартизированная конструкция
• Быстрая доступность по всему миру

Ключевые детали — байонетный замок WAVELOCK
Навинчиваемые фильтры MANN+HUMMEL доказали свою надежность годами и обеспечивают оптимальную защиту. Байонетный замок, разработанный MANN+HUMMEL, задает новые стандарты простоты обслуживания и снижения эксплуатационных затрат. Байонетное соединение рассчитано на замену фильтра без инструментов, четко определенные моменты ослабления и затяжки уменьшают ошибки при сборке, а конструкция исключает резьбы в зоне потока для повышения чистоты компонентов.

Конструкция
Дизайн WAVELOCK в значительной степени сопоставим с традиционным навинчиваемым фильтром по концепции потока жидкости (осевое входное отверстие, поток снаружи внутрь через фильтрующий элемент, очищенная жидкость выходит через центр). Радиальные уплотнительные кольца (O-ring) обеспечивают герметичность по отношению к окружающей среде и между грязной и чистой сторонами. Модульная конструкция позволяет интегрировать дополнительные функции, такие как перепускной клапан фильтра или мембрана против стока.

Соединение навинчиваемого фильтра WAVELOCK с фланцем
Ключевая инновация — байонетная концепция с тремя лопастями для быстрого безинструментального обслуживания при повороте на 90°. Герметичность между головкой фильтра и фильтром WAVELOCK достигается двумя радиальными уплотнительными кольцами; герметизация под давлением обеспечивает надежность при высоких давлениях и компенсирует относительные перемещения.

Модульная фильтрующая система
Дизайн WAVELOCK интегрируется в модульную систему, чтобы охватить широкий спектр применений (масло, гидравлическое масло, топливо и предварительный топливный фильтр). Можно комбинировать различные размеры, требования к фильтрации и дополнительные функции. Варианты включают головки с ручным насосом или электроприводом; фильтры WAVELOCK доступны в нескольких длинах и с опциями, такими как отделение воды, электрический нагреватель или датчик воды.

Преимущества системы WAVELOCK

• Обслуживание фильтра без инструментов, а значит быстрое
• Сочетает простоту и вариативность навинчиваемого фильтра с требованиями современных фильтровальных систем
• Запатентованное байонетное соединение как интерфейс между навинчиваемым фильтром и головкой фильтра обеспечивает защиту от копирования и предотвращает использование некачественных фильтров
• Повышенная эксплуатационная надежность за счет радиальных уплотнений к окружающей среде и между грязной и чистой сторонами
• Улучшенная чистота компонентов за счет исключения резьб в зоне потока
• Прочная конструкция на базе проверенных компонентов навинчиваемых фильтров
• Модульная конструкция охватывает различные размеры и функции
• Снижение общей стоимости владения

Доступные документы
WAVELOCK flyer (PDF, 2 MB); WAVELOCK service instruction (PDF, 477 KB).

Характеристики / технические данные

• Диапазон расхода: 10 до 200 l / min
• Эффективность разделения: 50 % при 7 до 20 µm
• Интервал обслуживания: 2 года и до 300 000 км
• Температура эксплуатации: -40 до 130 °C
• Доступные типы: навинчиваемые масляные фильтры и фильтрующие модули
• Дополнительно интегрируемые функции: охлаждение масла, измерение давления масла, измерение температуры масла, отделение сажи
• Фильтрующие материалы: MULTIGRADE высокопроизводительные материалы (различные классы)
• Байонетный интерфейс WAVELOCK для обслуживания без инструментов и модульной интеграции
