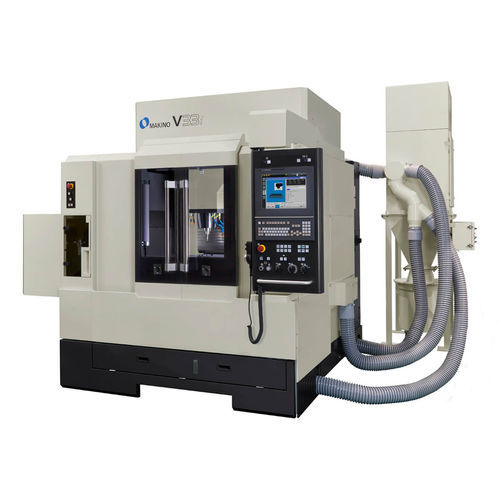

Обрабатывающий центр ЧПУ 3 оси V33i
вертикальныйHSK A-63CAT40

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
HSK A-63, CAT40, HSK F63, HSK-E32
Количество инструментов
40 инструментов, 60 инструментов
Применение
для форм, для обработки графита
Другие характеристики
с высокой скоростью, высокоэффективный, компактный, высокоточный, высокая жесткость
Ход Х

650 mm
(26 in)

Ход Y

450 mm
(18 in)

Ход Z

350 mm
(14 in)

Скорость вращения

20 000 rpm
(125 664 rad.min-1)

Скорость подачи по оси X

10 000 mm/min
(7 in/s)

Скорость подачи по оси Y

10 000 mm/min
(7 in/s)

Скорость подачи по оси Z

10 000 mm/min
(7 in/s)

Грузоподъемность стола

300 kg
(661 lb)

Вес инструментов (макс)

7 kg
(15,4 lb)

Время смены инструмента

4,8 s

Описание

Вертикальный обрабатывающий центр V33i компании Makino - это оптимальная формула успеха в твердосплавной обработке особо точных штампов и пресс-форм из особо твердых материалов. Станок оснащен шарико-винтовыми парами, опорными подшипниками и креплениями двигателя с сердечником, а также конструкцией седла с сердечником и Nano slideway для контроля теплового роста станка, что обеспечивает стабильную точность при длительных циклах обработки штампов и пресс-форм сложной геометрии. Шпиндель оснащен уникальной запатентованной системой охлаждения сердечника и смазки под кольцом, что позволяет минимизировать тепловые искажения при высоких скоростях вращения шпинделя. Интегрированная конструкция шпинделя и ротора приводного двигателя снижает вибрацию при работе на высоких скоростях. Кроме того, оптимальная компоновка осей и конструкция станка обеспечивают превосходную производительность при компактных размерах. Расположение осей выполнено без выступов, что обеспечивает высокую точность во всем диапазоне перемещений оси. Направляющие интегрированы в станок, что обеспечивает высокую точность и жесткость. Вертикальный обрабатывающий центр V33i имеет ряд конструктивных особенностей, специально разработанных для повышения точности и сохранения ее в течение длительных периодов времени, характерных для большинства применений в производстве штампов и пресс-форм. Благодаря тому, что оси X и Z расположены на шпинделе, а ось Y - под столом, конструкция станка обеспечивает превосходную производительность при компактных размерах. Конструкция станка V33i не имеет выступов и неподдерживаемых зон, что обеспечивает исключительную точность во всем диапазоне работы станка. Направляющие, тщательно отполированные до прецизионной чистоты, являются неотъемлемой частью отливки станка, что обеспечивает превосходную жесткость, прочность и точность.

---
