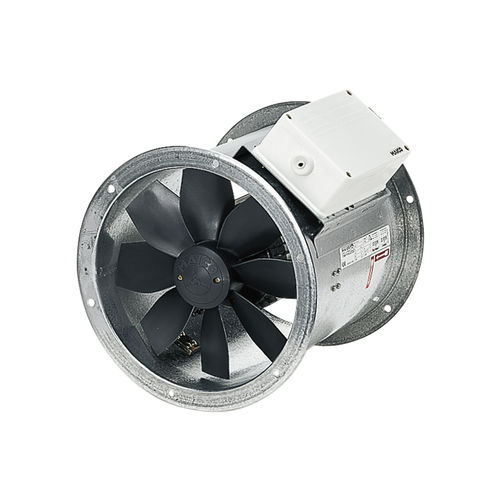

EZR 20/2 B - Краткая информация
Осевой трубный вентилятор, DN 200, однофазный ток
EZR 20/2 B - Описание изделия
Характеристики
Трубная втулка из оцинкованной листовой стали, фланцы с обеих сторон.
8-лопастная крыльчатка из армированного стекловолокном полиамида. Динамически сбалансированная в 2 уровнях, класс по качеству 6.3 согласно DIN ISO 1940 Часть 1.
Фланцевые отверстия согласно DIN EN 12220:1998.
DZR 56/6 B и DZR 56/4 B: Фланцевые отверстия согласно DIN EN 12220:1998.
Во избежание передачи колебаний на систему воздуховодов: применять эластичные соединительные патрубки, ножки и виброизоляторы.
Высокая степень защиты IP 55. Исключение: EZR/DZR... D IP 54.
Возможен монтаж в любом положении.
Двигатель
Асинхронный двигатель, регулируемая скорость вращения. Исключение: тип DZR 40/2 B.
Не подходит для транспортировки воздуха, насыщенного водяным паром.
Направление потока воздуха указано на приборе стрелкой направления вращения и направления потока.
Реверсивный режим работы: при нестандартном направлении потока воздуха объемный расход уменьшается прибл.на 35 %.
Электродвигатель однофазного тока
Серия EZR.
Напряжение питания 230 В, 50 Гц.
Конденсаторный двигатель с конденсатором, готовый к подключению в клеммной коробке.
Термическая защита от перегрузки, серийная. Присоединения выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя, например MVE 10 (не подходит для EZR 25/4 D, EZR 30/6 B и EZR 35/6 B), или к цепи тока управления контактора.
