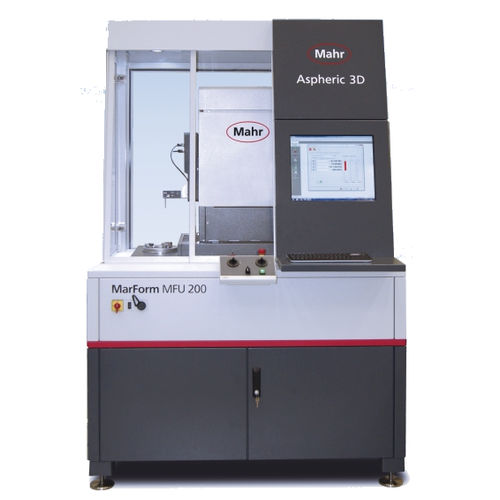

Измерительная машина формы MFU 200 Aspheric 3D

обхватаоптическая3D

MarForm MFU 200 Aspheric 3D используется для быстрого тестирования оптических компонентов в 2D и 3D в непосредственной близости от производственного участка. Измерительные машины MarForm уже несколько десятилетий известны своей точностью и стабильностью. MarForm MFU 200 Aspheric 3D - это прецизионный измерительный прибор, который благодаря очень низкой погрешности измерений идеально подходит для оптимизации вашего технологического процесса. Использование измерительной станции в виброизолированном шкафу позволяет избежать внешних помех, таких как вибрация и грязь, на объектах измерения. Оптические и тактильные датчики могут быть установлены в любом угловом положении (от 0° до 360°) с помощью моторизованного шарнирного соединения, что обеспечивает высокую степень гибкости. Среднеквадратичное значение, значение PV и погрешность опережения отображаются как параметры. В программном обеспечении индивидуальные параметры асфер, такие как радиус кривизны R0, коническая постоянная k и коэффициенты асферичности Ai, могут быть скорректированы в соответствии с результатами измерений при подгонке номинальной асферы к подходящей асфере. Практическое применение включает в себя оптическое измерение отклонения формы оптики, тактильное измерение окружности цилиндра на оптике, расчет смещения оси к зениту линзы (смещение оптической оси к механической оси) и тактильное измерение наклона нижней части оптики. Кроме того, высокоточная 3D-измерительная станция MarForm MFU 200 Aspheric 3D предоставляет кинематические возможности для измерения оптических фриформ, внеосевых асфер и тороидов.
