Оптический датчик свет Famacont PMC-15

визуализациядля направления полотна

Обзор
Famacont PMC -15 — это бесконтактная система измерения и управления для непрерывного, в процессе определения плотности нитей (основа/уток и плотность рядов) и удельного веса тканых материалов. Система доступна с оптоэлектронными (рефлексное освещение) датчиками или высокоразрешающими камерными датчиками и использует цифровую обработку сигналов и анализ изображений (FFT) для подсчета нитей и вывода удельного веса для inline‑контроля процесса.

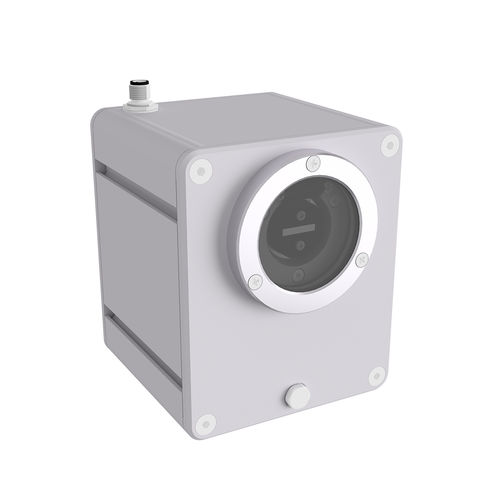

Оптоэлектронный датчик / Камерный датчик
Оптоэлектронная версия проецирует отдельные нити или ряды на фотодетектор посредством прецизионной колеблющейся линзы; каждое прохождение нити генерирует частотный сигнал, пропорциональный числу нитей. Для подсветки используются высокомощные рефлекс‑LED. Камерная версия применяет высокоразрешающий сенсор изображения в сочетании с FFT‑анализом изображений для определения плотности нитей в направлениях основы и утка и точной оценки удельного веса.

Ключевые особенности

• Бесконтактное, непрерывное измерение в процессе
• Точное определение плотности нитей/петель с помощью цифровой обработки сигналов
• Опция высокоразрешающей визуализации для точного FFT‑анализа
• Интеллектуальный алгоритм feed‑forward для регулирования процесса
• Адаптируется к различному оборудованию отделки

Преимущества для клиента

• Высокая воспроизводимость измерений
• Стабильный контроль остаточной усадки
• Более однородный вид продукции
• Документирование и мониторинг качества продукции
• Снижение брака и быстрый срок окупаемости

Области применения

• Стентерные рамы
• Усадочные машины
• Машины для компактинга

Датчики / Опции
Famacont PMC -15 предлагается с различными вариантами датчиков, адаптированными к применению: оптоэлектронный рефлекс‑сканер с колеблющейся линзой для обнаружения отдельных нитей и камерный сканер с высокоразрешающей съемкой для анализа основы/утка и определения удельного веса. Оба подхода опираются на сильное рефлексное освещение и прецизионную оптику.

Документы и дополнительная информация
Брошюры продукта и технические материалы (включая брошюру Famacont PMC-15 и связанные технические заметки) доступны в виде загружаемых PDF в разделе документации производителя.

Технические характеристики

• Принцип измерения: бесконтактный оптоэлектронный (колеблющаяся линза + фотодетектор) или визуальный (камера + FFT‑анализ)
• Измеряемые величины: плотность нитей (уток/ряд), плотность рядов, выводимый удельный вес
• Подсветка: высокомощные рефлекс‑LED
• Обработка сигналов: цифровая обработка сигналов и FFT‑анализ изображений
• Управление: интеллектуальный feed‑forward алгоритм для автоматического управления направлением подачи
• Режим работы: непрерывное, в процессе измерение на движущихся текстильных полотнах
• Основное применение: стентер, усадочные и компактинг‑оборудование для отделки
