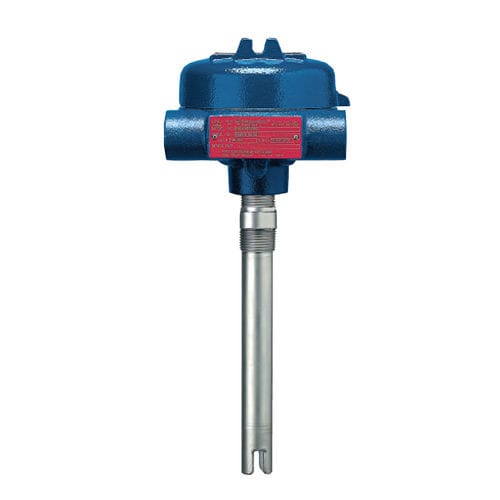

Сигнализаторы уровня Echotel модели 910 применяют технологию ультразвукового контакта для измерения уровня чистых жидкостей. В эти сигнализаторы встроены реле DPDT 8 А с золотым покрытием или герметичных реле DPDT 5 А.
В ультразвуковых контактных реле Echotel® используется пара пъезокристаллов, герметизированных эпоксидным компаундом на наконечнике датчика. Кристаллы изготовлены из керамического материала, который вибрирует при заданной частоте при приложении напряжения. Передающий кристалл преобразует приложенное напряжение от электронного блока в ультразвуковой сигнал. При наличии жидкости в зазоре приемный кристалл обнаруживает ультразвуковой сигнал от передающего кристалла и преобразует его обратно в электрический сигнал.
Измерение уровня в пределах 6 мм (0,25 дюйм.) от конца датчика с чувствительным наконечником
Реле DPDT
Выбираемая защита от неисправностей
Не требуется калибровки
Датчик из нержавеющей стали 316
Минимальная длина датчика 30 мм (1,20 дюйм.)
ОПЦИИ
Широкий выбор длины (до 130 дюйм.)
Монтаж с помощью резьбы NPT, BSP или фланца
Сигнализаторы модели 910 используют ультразвуковую энергию для определения присутствия или отсутствия жидкости в отдельном одноточечном датчике с чувствительным наконечником. Технология измерения уровня на основе ультразвукового контакта использует высокочастотные звуковые волны, которые легко передаются через зазор датчика при наличии в нем жидкой среды, но ослабляются при отсутствии такой среды в зазоре (сухой зазор).
Реле модели 910 используют звуковые волны с частотой 3 МГц для измерения уровня жидкости в широком диапазоне технологических сред и рабочих условий.
