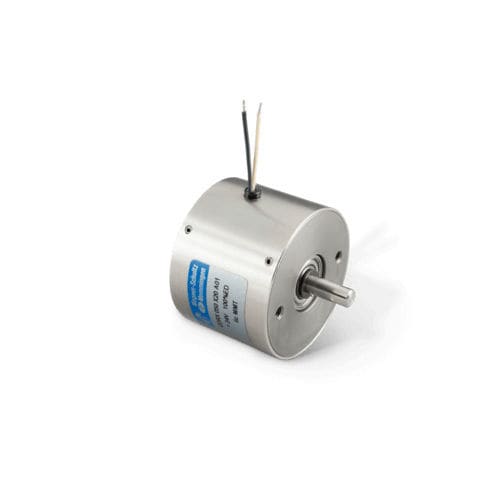

В отличие от поворотных соленоидов ON/OFF G DA и G DC, пропорциональный поворотный соленоид G DR работает по электродинамическому принципу, характеризуясь пропорциональной зависимостью между моментом и током, а также постоянным моментом во всем рабочем диапазоне. Поэтому, используя соответствующее управление и датчик угла поворота, можно реализовать приводы с регулированием силы и положения.
Размеры (Ø): 35 мм, 50 мм, 75 мм
Угол поворота: 110°
Крутящий момент: 2,1 Нсм - 85 Нсм
- Изменение направления вращения путем изменения полярности напряжения питания
- Электрическое подключение через свободные гибкие выводы
- Крепление через резьбовые отверстия на торцах
- Варианты исполнения с подключенным датчиком угла поворота к датчику Холла с принципом измерения
- Класс защиты: IP20
- Тип напряжения: постоянный ток, DC
- Опция: исполнения с программируемым датчиком Холла, фланцевое исполнение возвратной пружины
Естественно, поворотный соленоид G DR может также применяться в качестве соленоида ON/OFF. Если направление вращения не может быть изменено путем переполюсовки, то по аналогии с типом G DA на фланце может быть установлена возвратная пружина.
---
