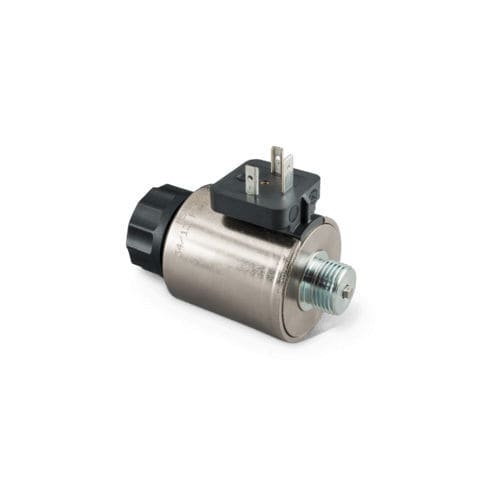

Приводы для клапанов ON/OFF типа F HM G + F HT S (предыдущее обозначение G HP Y) сконструированы по модульному принципу и состоят из магнитного корпуса типа F HM G и трубки типа F HT S. В паспорте приведен способ изготовления и примерные технические данные на основе образцовых конструкций. Градация размеров соответствует приведению в действие клапанов номинальных размеров NG4, NG6 и NG10.
Корпус соленоида закреплен крепежной гайкой на трубке и может быть снят или заменен без размыкания гидравлического контура.
Модульная конструкция позволяет комбинировать трубку также с корпусом соленоида типа F MM E, который имеет допуски ATEX и IECEx для работы во взрывоопасных средах. Пожалуйста, обратитесь к паспорту устройств F MM E + F HT S.
Размеры (Ø): 37 мм, 45 мм, 63 мм
Номинальное рабочее давление: 210 бар / 250 бар
- Характеристика увеличения магнитного усилия в зависимости от хода
- Тип нажима
- Ручное управление
- Электрическое подключение через различные штекеры
- Крепление с помощью центральной резьбы
- Степень защиты: в зависимости от типа разъема до IPX9K
- Тип напряжения: постоянный ток, DC
- Опции: Варианты мощности, различные температуры окружающей среды и контрольные температуры, другие формы штекеров, а также варианты с кабелем, взрывозащищенные версии в соответствии с ATEX/IECEx, встроенный диод для демпфирования перенапряжения отключения
---
