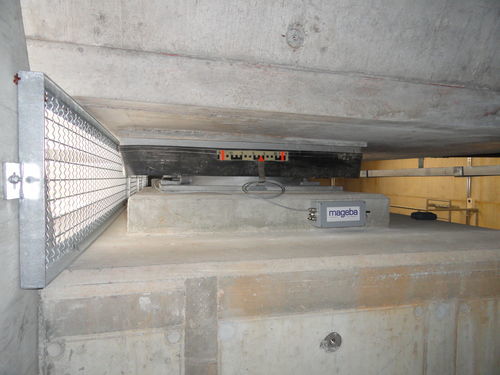

Система наблюдения движения

нагрузкисмещениятолщина

Обзор продукта
ROBO-SMART для конструктивных опор — решение, которое превращает традиционные конструктивные опоры в контролируемые элементы путем интеграции предустановленных датчиков и блока сбора данных. Оно предоставляет непрерывные измерительные данные о поведении опор и моста для поддержки оптимизации затрат жизненного цикла и улучшенного планирования технического обслуживания.

Характеристики

• Конструкторская опция для опор – делает стандартные опоры «умными» за счет предустановленных датчиков
• Содействует оптимизации затрат жизненного цикла
• Предоставляет данные о поведении опор и сооружения
• Совместимо с ROBO-CONTROL Structural Health Monitoring

Принцип работы

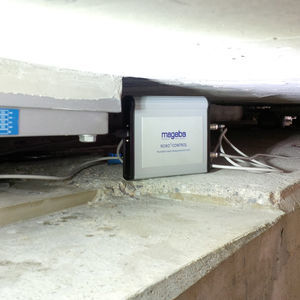

ROBO-SMART для конструктивных опор — компактный, автономный интегрированный блок сбора данных. Долговечные прецизионные датчики с надежной электроникой передают измеренные данные через сеть 3G GSM на сервер mageba для круглосуточного онлайн-представления и доступа через защищенный веб-интерфейс. Датчики ROBO-SMART могут устанавливаться на заводе или доустанавливаться на объекте.

Области применения
Наиболее распространенные опоры, оборудованные интегрированными IoT-системами мониторинга ROBO-SMART, — это опоры RESTON-POT и RESTON-SPHERICAL, однако в целом все конструктивные опоры mageba могут быть оснащены датчиками.

Наиболее часто измеряемые параметры включают вертикальные нагрузки, перемещения, вращения и толщину слоя скользящего материала.

Система мониторинга ROBO-SMART обеспечивает оптимизацию затрат жизненного цикла путем измерения накопленных перемещений (позволяя корректировать интервалы обслуживания), предоставления непрерывных данных в реальном времени с онлайн-доступом и предупреждениями по порогам, а также поддерживает оптимальную разработку замены опор в будущем на основе фактически измеренных нагрузок, вращений и перемещений.

Документы (примеры)

• Информационный буклет: ROBO®SMART Bearing - EN (PDF, 772 kB)
• Expert Knowledge self-evaluating bridge components (PDF, 1 735 kB)
• Справочный буклет: Monitoring Systems (PDF, 6 789 kB)
• Буклет по применению: PROSPECT ROBO-CONTROL systems overview (PDF, 4 596 kB)

Технические характеристики / спецификации

• Автономный интегрированный блок сбора данных
• Долговечные прецизионные датчики с надежной электроникой
• Передача данных по 3G GSM на центральный сервер для круглосуточного онлайн-представления
• Возможность дооснащения на объекте или заводской интеграции датчиков
• Типичные измеряемые параметры: вертикальные нагрузки, перемещения, вращения, толщина слоя скользящего материала
• Совместимость с ROBO-CONTROL Structural Health Monitoring для онлайн-доступа и предупреждений по порогам
• Предназначено для оптимизации затрат жизненного цикла и планирования обслуживания
