Компенсационный шов из металла TENSA®MODULAR

прямоугольныйс фланцемдля строительной площадки

Обзор продукта
Если модульные деформационные швы превышают допустимую для транспортировки длину или устанавливаются по этапам, их элементы необходимо стыковать на объекте. mageba разработала усталостно‑стойкое болтовое полевое стыковое решение для TENSA®MODULAR, использующее лишь болтовые соединения и исключающее необходимость сварки на объекте. Это упрощает логистику, ускоряет посменно‑дорожную установку и повышает качество за счёт выполнения всех сварных работ и защитной обработки в контролируемых заводских условиях.

Ключевые характеристики

• Болтовой стык, усталостно‑стойкая конструкция без сварки на объекте
• Сварка и антикоррозионная защита наносятся на заводе для контроля качества
• Оптимизирован для посменно‑дорожной установки и поэтапных поставок
• Интегрированный шарниренный механизм для упрощения сборки и выверки
• Обеспечивает быструю демонтаж/замену модульных швов на объекте

Принцип
Болтовой полевой стык соединяет сегменты модульного шва при помощи высокопрочных болтовых соединений и специального шарнира. Все сварные швы и защитные покрытия выполняются на заводе до поставки, поэтому на объекте требуется лишь затяжка болтов. Конструкция направлена на достижение усталостных характеристик, сопоставимых со сварными стыками, при снижении рисков и сроков, связанных с выполнением сварки на объекте.

Области применения
Предназначено для систем деформационных швов мостов и сооружений, где TENSA®MODULAR поставляется или монтируется по сегментам. Болтовой полевой стык подходит для длинных швов, поэтапного строительства и проектов, требующих посменно‑дорожной установки, временного демонтажа или поэтапной замены модульных элементов.

Дополнительная информация / подписи к иллюстрациям

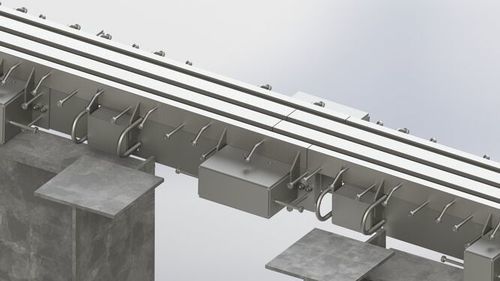

Разрезы и видовые изображения установленных узлов иллюстрируют деталь болтового стыка для одиночных центральных балок и полностью собранный шов TENSA®MODULAR с конструкцией болтового полевого стыка. Чертежи показывают схемы крепления болтов, расположение шарниров и зоны, защищаемые на заводе до установки.

Технические характеристики

• Усталостно‑стойкая болтовая конструкция стыка (сварка на объекте не требуется)
• Совместимо с деформационными швами TENSA®MODULAR
• Интегрированный шарниренный механизм для оптимизации сборки и передачи нагрузок
• Заводская сварка и антикоррозионная защита всех швов и поверхностей
• Подходит для модульных швов, которые необходимо стыковать на месте из‑за длины или поэтапной установки
• Обеспечивает посменно‑дорожную установку и упрощает демонтаж/замену
• Повышает качество на объекте и ускоряет монтаж по сравнению с сварными полевыми стыками
