Рабочий ход [мм]
Горло [мм]
Троат [мм]
Т-образный паз [мм] по DIN 650: 14
Отверстие под раму Øxглубина [мм]
Ø рамы [мм] / Поверхность F [мм²]: 315 x 315
Необходимое пространство CxG [мм]: 500 x 315

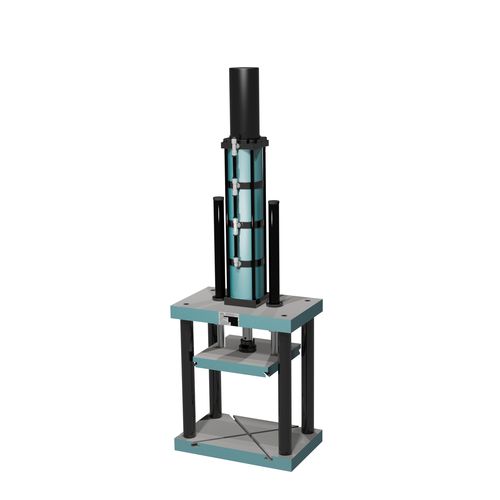

Прессы DA являются логическим воплощением современной технологии прессования для пневматических прессов прямого действия. Благодаря модульной конструкции можно выбрать именно тот размер, который необходим для конкретного применения, что оптимизирует соотношение цена/производительность
Пневматические прессы прямого действия типа DA доступны в различных типоразмерах с мощностью от 1,5 кН до 34 кН и горлом до 300 мм. Стандартная длина хода от 40 мм до 120 мм доступна с шагом 20 мм.
Регулировка хода прессов DA: Прессы DA серийно оснащаются инновационной, точной и простой в использовании системой, которая обеспечивает точную регулировку хода и защищает плунжер от скручивания. Работа:
- Глубина пресса может быть отрегулирована с точностью до 0,01 мм на протяжении максимум 80 мм длины хода с помощью всего одной гайки со шкалой. Длина хода может быть считана с помощью боковой шкалы и верньера на гайке шкалы.
- Положение плунжера можно проверить с помощью герконов, которые устанавливаются на стандартную шкалу.
- Датчики не нужно перенастраивать при изменении длины хода, так как магниты контроля длины хода всегда перемещаются в одни и те же конечные положения.
Тандемные цилиндры Энергоэффективная конструкция тандемного цилиндра используется для больших усилий, начиная с 8,5 кН. Несколько пневматических цилиндров соединены в тандем, что соответственно увеличивает усилие цилиндра.
---
