Рабочий ход [мм]: -
Горловина [мм] A1: - 112
Горловина [мм] A2: -
Т-образный паз [мм] по DIN 650: - - - -
Отверстие под раму Øxглубина [мм]: - 14H7 x 30
Ø рамы [мм] / поверхность F [мм²]: - 40
Необходимое пространство CxG [мм]: -

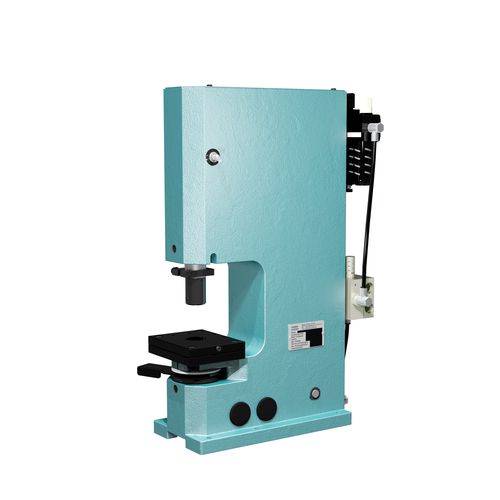

пневматические клещевые прессы mäder достигают своего максимального усилия в конце хода, в нижней мертвой точке (BDC). Оптимальные передаточные отношения клещевого пресса создают большое усилие в конце хода, обеспечивая низкое потребление воздуха. Благодаря низкому потреблению энергии пневматические клещевые прессы mäder являются экономичным средством производства не только в момент покупки, но и в долгосрочной перспективе.
Тумблерные прессы используются, когда полное усилие пресса требуется только в конце хода, например, для пробивки, клепки, штамповки, склеивания и т.д.
Пневматические перекидные прессы выпускаются с усилием 5 кН, 10 кН, 24 кН, 32 кН и 60 кН.
Все пневматические прессы прямого действия поставляются в виде модуля автоматизации или могут поставляться с органами управления mäder для отдельных рабочих мест.
Круглый плунжер прессов mäder pressen отличается высокой прочностью, шлифованной поверхностью и точным отверстием плунжера. Инструменты могут быть надежно закреплены в отверстии плунжера с помощью крепежного винта. Круглые плунжеры mäder pressen направляются либо в прецизионных хонингованных отверстиях, либо в прецизионных тефлоновых втулках.
Пресс для системы Press & Tool с интегрированной, экономящей время системой настройки инструмента:
MICRO ADJUST Прецизионная регулировка высоты стола пресса упрощает настройку прессов Press & Tool Concept и расширяет возможности их применения. Стандартный диск со шкалой обеспечивает точность отсчета 0,1 мм.
---
