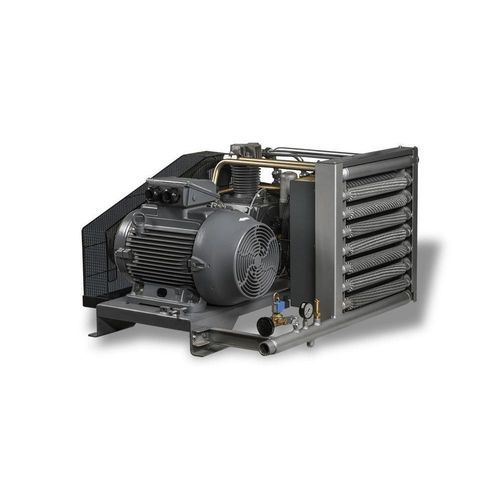

Поршневый компрессор высокого давления B series

сжатого воздуха

Обзор
Серия BOOSTER повышает давление входящего воздуха с 7–13 бар до максимума 40 бар. Компактные приводы с зубчато-ременной передачей доступны в моделях B 10, B 15, B 20, B 25, B 30 и B 40, подходят для промышленных пневмосистем.

Основные преимущества

• Повышает входное давление компрессора (7–13 бар) до 40 бар для высоконапорных применений.
• Доступные модели: B 10, B 15, B 20, B 25, B 30, B 40.

Характеристики

• Электродвигатель: LEROY-SOMER или WEG
  • Степень защиты IP55, класс изоляции F
  • Эффективность IE3
• Электрошкаф: пускатель и защита SCHNEIDER ELECTRIC; DEC40 PCL с секвенированием до 8 усилителей
• Ременно-пульная передача:
  • Привод на клиновом ремне
  • Простая регулировка натяжения и выравнивание
  • Защитный кожух ремня
  • Чугунный вентиляторного типа шкив для охлаждения
• Блок компрессора:
  • Коленчатые валы и цилиндры из чугуна
  • Поршни и головки цилиндров из специального алюминиевого сплава
  • Всасывающие и нагнетательные клапаны из нержавеющей стали

Комплектация

• Фильтр входящего воздуха 5 μ
• Послеохладитель (aftercooler)

Сферы применения

• Строительство
• Обработка поверхностей и покраска
• Деревообработка и столярные работы
• Мелкое производство и мастерские

Технические данные
MODEL | PRESSURE Min | PRESSURE Max | POWER @7 bar | @10 bar | @13 bar | Kw | HP | CONNECTION | DIMENSIONS (L x W x H) mm | WEIGHT kg
B 10 | 15 | 40 | 2,10 | 2,89 | 3,67 | 7,5 | 10 | G 1" | 1286 x 825 x 753 | 268
B 15 | 15 | 40 | 2,45 | 3,37 | 4,29 | 11 | 15 | G 1" | 1286 x 825 x 753 | 285
B 20 | 15 | 40 | 3,71 | 5,10 | 6,49 | 15 | 20 | G 1" | 1357 x 820 x 758 | 300
B 25 | 15 | 40 | 4,90 | 6,73 | 8,57 | 18,5 | 25 | G 1 1/4" | 1423 x 874 x 736 | 345
B 30 | 15 | 40 | 5,56 | 7,65 | 9,74 | 22 | 30 | G 1 1/4" | 1423 x 881 x 736 | 390
B 40 | 15 | 40 | 6,68 | 9,18 | 11,68 | 30 | 40 | G 1 1/4" | 1423 x 972 x 736 | 426

Технические характеристики

• Возможность повышения давления: входной воздух 7–13 бар повышается до 40 бар
• Варианты двигателей: LEROY-SOMER или WEG, IP55, класс изоляции F, эффективность IE3
• Электрошкаф с пускателем/защитой SCHNEIDER ELECTRIC и DEC40 PCL (секвенирование до 8 усилителей)
• Привод: клиновой ремень с простой регулировкой натяжения и выравнивания, защита ремня
• Блок компрессора: коленчатые валы и цилиндры из чугуна; поршни и головки из алюминиевого сплава; клапаны из нержавеющей стали
• Стандартная комплектация: входной фильтр 5 μ и послеохладитель
• Размеры подключений: G 1" или G 1 1/4" в зависимости от модели
