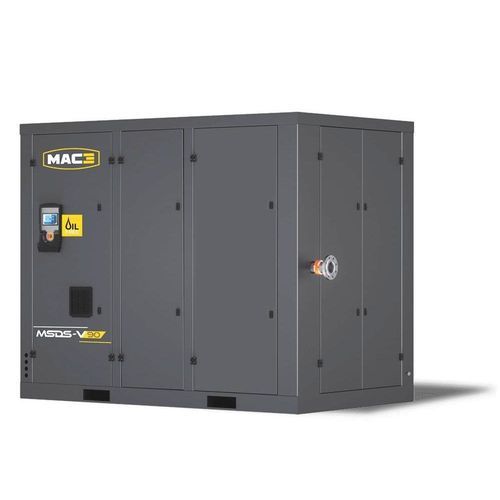

Винтовой компрессор MSDS-V series

воздушныйэлектрическийстационарный

Обзор
Заявленный диапазон мощности 55–315 кВт; в таблице приведены варианты от 55 до 250 кВт. Серия MSDS-V обеспечивает 100% безмасляный сжатый воздух для промышленных применений, сочетая двухступенчатую компрессию и прямой привод.

ОСОБЕННОСТИ

• 100% безмасляная подача воздуха
• Двухступенчатая винтовая компрессия
• Специальное покрытие роторов для увеличения срока службы
• Длительное поддержание эффективности
• Проверенная надежность

РАБОЧИЕ ХАРАКТЕРИСТИКИ

• Работа при температуре окружающей среды до 45 °C
• Промышленного класса высококачественные компоненты
• Мощный электронный контроллер для управления процессом
• Высокая производительность благодаря прямому приводу и мотору IE4
• Низкие эксплуатационные затраты на обслуживание
• Прочный дизайн для длительного срока службы

ЭРГОНОМИКА

• Быстрый пуск в эксплуатацию
• Простой в использовании
• Электронный контроллер с функциями профилактического обслуживания
• Доступность для проведения профилактического обслуживания

СТАНДАРТНОЕ ОБОРУДОВАНИЕ
Электродвигатель WEG

• IP55, класс изоляции F
• Класс энергоэффективности IE4

Двухступенчатый винтовой блок GHH

• Проверенная надежность и производительность

Электронный контроллер SMARTRONIC PLUS

• Сигнализация и профилактическое обслуживание; удаленное управление
• Режим Master/Slave по последовательному соединению
• Недельный таймер
• Протокол MODBUS

Прямой привод

• Гибкая муфта
• Защитный кожух муфты

Премиальная система охлаждения

• Двухступенчатая система охлаждения
• Радиальный вентилятор
• Влагоотделители на обеих ступенях

СФЕРЫ ПРИМЕНЕНИЯ

• Пищевая промышленность
• Электроника
• Крупная промышленность
• Медицинская и фармацевтическая отрасли
• Автомобильная промышленность
• Электроэнергетика

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МОДЕЛЬ | МОЩНОСТЬ (kW) | HP | ДИАПАЗОН ПОТОКА m3/min @7,5 bar | @8,5 bar | @10 bar | ВЫХОД ВОЗДУХА | ГАБАРИТЫ (ДxШxВ) mm | МАССА kg
MSDS-V 55 | 55 | 75 | 3,4 - 9,1 | 3,4 - 8,3 | 3,4 - 7,0 | 2" | 2450 x 1600 x 2160 | 2675
MSDS-V 75 | 75 | 100 | 3,4 - 12,1 | 3,4 - 11,3 | 3,4 - 10,6 | 2" | 2450 x 1600 x 2160 | 2935
MSDS-V 90 | 90 | 125 | 3,4 - 14,5 | 3,4 - 13,6 | 3,4 - 13,2 | 2" | 2450 x 1600 x 2160 | 3025
MSDS-V 110 | 110 | 150 | 3,4 - 14,5 | 10,0 - 18,2 | 10,0 - 17,0 | DN 80 | 3085 x 1825 x 2450 | 4100
MSDS-V 132 | 132 | 180 | 10,4 - 22,2 | 10,3 - 21,0 | 10,3 - 19,6 | DN 80 | 3085 x 1825 x 2450 | 4200
MSDS-V 160 | 160 | 220 | 10,0 - 26,9 | 9,8 - 25,5 | 9,8 - 23,5 | DN 80 | 3085 x 1825 x 2450 | 4000
MSDS-V 185 | 185 | 250 | 10,3 - 29,6 | 10,2 - 28,1 | 10,1 - 26,4 | DN 80 | 3085 x 1825 x 2450 | 4600
MSDS-V 200 | 200 | 270 | 18,2 - 35,0 | 18,0 - 31,4 | 17,9 - 28,5 | DN 100 | 3685 x 2140 x 2715 | 6300
MSDS-V 250 | 250 | 340 | 17,3 - 44,5 | 17,2 - 41,2 | 17,0 - 37,7 | DN 100 | 3685 x 2140 x 2715 | 6650

Технические характеристики / спецификации

• Заявленный диапазон: 55–315 кВт; в таблице — модели до 250 кВт
• Компрессия: двухступенчатая безмасляная винтовая
• Ротор: специальное покрытие для длительной эксплуатации и сохранения эффективности
• Электродвигатель: WEG, IP55, класс изоляции F, эффективность IE4
• Контроллер: SMARTRONIC PLUS с сигнализацией, профилактическим обслуживанием, удаленным управлением, Master/Slave по последовательному соединению, недельным таймером, MODBUS
• Привод: прямой привод с гибкой муфтой и защитой кожухом
• Охлаждение: двухступенчатая система, радиальный вентилятор, влагоотделители на обеих ступенях
• Диапазон рабочей температуры: до 45 °C
• Выходы воздуха: 2", DN 80 или DN 100 в зависимости от модели
• Габариты и масса: см. таблицу моделей выше
