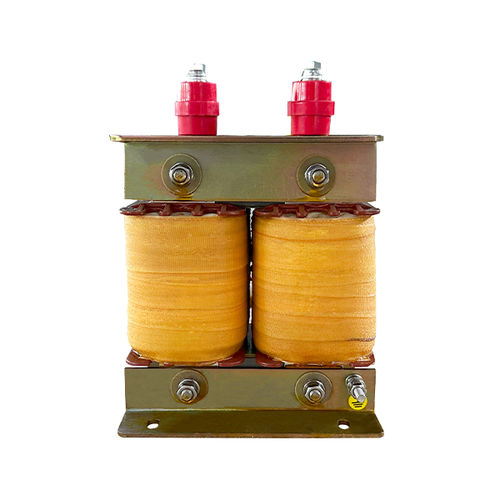

Катушка индуктивности с ферритовым сердечником LSDZ01-1mH-50A-30kHz

в катушкеВЧдля больших токов

высокочастотный индуктор дифференциального режима 1mH 50A с высоковольтными изоляторами Этот индуктор дифференциального режима 1mH, предназначенный для прецизионных систем тестирования фотоэлектрических устройств (PV), обеспечивает непрерывный ток 50A с надежной высоковольтной изоляцией. Благодаря использованию высокопроницаемых ферритовых сердечников и специализированных изоляторов он подавляет высокочастотные шумы, обеспечивая безопасность и надежность при проверке фотоэлектрических инверторов, тестировании ЭМС и моделировании сетей. Ключевые особенности: 1.Высокотоковая конструкция ферритового сердечника a. Ферритовый сердечник Mn-Zn с малыми потерями минимизирует риск насыщения, сохраняя стабильность индуктивности (±8% при 50 А) при экстремальных пульсациях постоянного/переменного тока (до 100 кГц). b. Оптимизированная конструкция воздушного зазора снижает потери в сердечнике (<200 мВт/см³) и тепловыделение (ΔT 15 мм, соответствует стандартам IEC 60664-1. 3.Компактная оптимизированная для тестирования конструкция a. Компактная тороидальная/EE-структура сердечника (например, 100 мм × 80 мм × 40 мм) с обмотками из литцендрата для снижения потерь на скин-эффект. b. Клеммы с классом защиты IP20 и виброустойчивые крепления подходят для настольных или стоечных установок для испытания фотоэлектрических элементов. c. Подавление электромагнитных помех>30 дБ в диапазоне 100 кГц-1 МГц для точных измерений эффективности фотоэлектрических инверторов.
