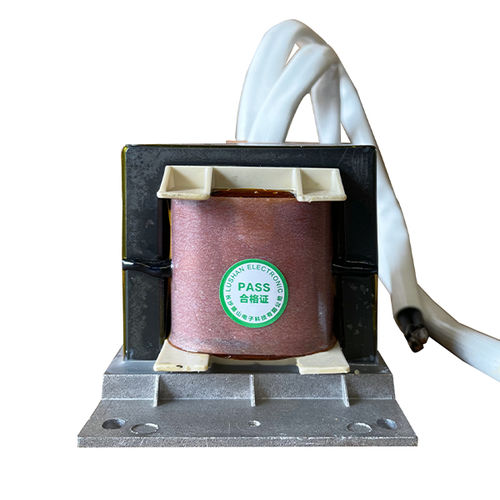

Катушка индуктивности из феррита LSDZ02-300uH-14A-20KHz

керамическаякоэффициента мощностимонофазовая

однофазный высокочастотный реактор 300 мкГн, 20 кГц для инверторов Этот однофазный высокочастотный реактор 300 мкГн, разработанный для современной силовой электроники, работает на частоте 20 кГц, обеспечивая эффективное накопление энергии и фильтрацию в инверторных системах. Созданный на основе высококачественных ферритовых сердечников и оптимизированный для минимальной занимаемой площади, он обеспечивает стабильную работу в ограниченных по площади, высокоэффективных приложениях, таких как солнечные инверторы, ИБП и зарядные устройства для электромобилей. Ключевые особенности: 1.Эффективность ферритовых сердечников a. Ферритовый материал с низкими потерями (например, Mn-Zn) минимизирует потери в сердечнике (<100 мВт/см³ при 100 мТл, 20 кГц) и сохраняет высокую проницаемость для точной стабильности индуктивности (±5%). b. Компактная конструкция сердечника в форме EE/ETD позволяет уменьшить объем на 40% по сравнению с традиционными реакторами, что идеально подходит для печатных плат с высокой плотностью размещения. 2.Высокочастотная оптимизация a. Низкое сопротивление постоянному току (DCR <0,1Ω) и передовые технологии намотки (например, намотка проводом Литца или фольгой) снижают влияние скин/близости на частоте 20 кГц. b. Широкий диапазон рабочих температур (от -40°C до +125°C) с повышением температуры до <40°C при полной нагрузке, что обеспечивает надежность в сложных температурных условиях. 3.Компактная и прочная конструкция a. Сверхмалые размеры (например, 50 мм × 50 мм × 30 мм) и малый вес (<200 г) обеспечивают беспрепятственную интеграцию в модульные преобразователи. b. Обмотки, пропитанные лаком, и эпоксидное покрытие обеспечивают механическую прочность и влагостойкость (степень защиты IP20) для промышленных условий. c. Соответствуют стандартам IEC 62040 и AEC-Q200 для чувствительных к электромагнитным помехам и автомобильных приложений. Области применения: Микроинверторы для солнечных батарей, системы хранения аккумуляторов, приводы двигателей и источники питания для телекоммуникаций.
