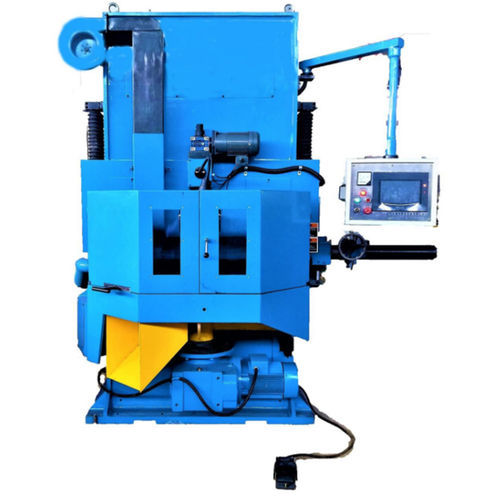

Станок для шлифования для инструментов M7790K-20

ЧПУбольшого размерадвойной

Данный станок предназначен для сухого шлифования пружин сжатия и может быть использован для изготовления пружин сжатия с большим диаметром проволоки. Станок может использоваться для двух различных видов шлифования - прогрессивного и прижимного. Станок имеет две шлифовальные головки - верхнюю и нижнюю, шпиндели которых расположены на одной оси, а верхняя и нижняя головки приводятся в движение независимо друг от друга двумя двигателями шлифовальных кругов. Подача шлифовальных головок регулируется по скорости (моторизованная), а износ шлифовальных кругов верхней и нижней головок компенсируется с помощью соответствующих двигателей компенсации износа шлифовальных кругов. Так как станок является станком для шлифования пружин из проволоки большого диаметра, время шлифования значительно отличается от времени загрузки, поэтому для загрузки и выгрузки используется один лоток для материала и ножной переключатель. Данный станок является автоматическим пружиношлифовальным станком. В процессе шлифования верхний шлифовальный круг автоматически подается в направлении лотка с материалом. Скорость подачи (или давление) обратно пропорциональна увеличению объема шлифования. Шлифованная пружина может получить заданную высоту, а цикл шлифования контролируется электронной системой регулировки. Станок оснащен программой управления положением верхней и нижней направляющих плит относительно верхнего и нижнего шлифовальных кругов. Согласно опыту, она может использоваться для автоматической компенсации один раз для определенного количества кругов или вручную в соответствии с фактическим размером шлифовального круга после шлифования.
