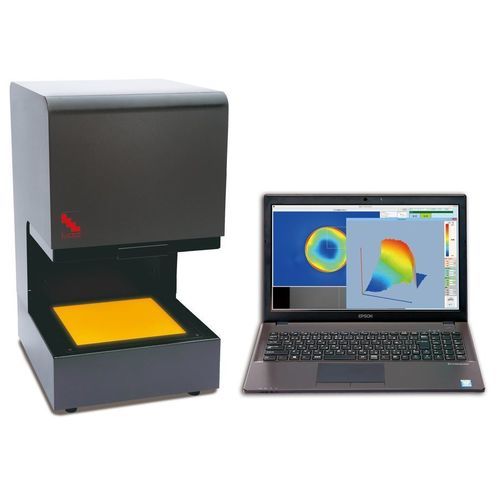

Оптический полярископ LSM-9002LE

автоматическийцифровойс одной длиной волны

Обзор
Fullauto StrainEye LSM-9002LE — это полностью автоматизированная 2D-поляриметрическая система измерения, определяющая фазовую ретардацию и направление медленной оси в прозрачных образцах с бифрингентностью или напряжением. Встроенная CCD-камера фиксирует всю область измерения, а система вычисляет ретардацию и ориентацию оси пометочно (по пикселям), формируя объективные и воспроизводимые карты, которые немедленно отображаются на мониторе. Автоматизация исключает необходимость ручного вращения анализатора и визуальной оценки, характерные для классических методов Сенармонта.

Основные характеристики и преимущества

• Полностью автоматическая работа: поместите образец на круговую поляризационную пластину и запустите измерение без ручного вращения анализатора.
• Пиксельное картирование ретардации и направления медленной оси по всей области детектирования 205×205 мм (эффективно 1100×1100 пикселей).
• Исключает вариативность яркости и принятия решений, зависящую от оператора, присущую визуальным методам Сенармонта и полуавтоматическим приборам.
• Большая площадка (205×205 мм) подходит для крупных образцов или нескольких мелких деталей, размещённых рядом.
• Подключение к ПК для сохранения измеренных данных и экспорта изображений; совместимость с Windows 11 Pro (64-bit).
• Источник света: высокояркий суперлюминесцентный LED для длительного срока службы и низкого энергопотребления.

Области применения

• Анализ напряжений и деформаций в стекле, пластиках и оптических компонентах.
• Контроль качества полимерных пленок, ламинированных материалов и клеевых соединений.
• Инспекция дисплеев, подложек и прозрачных деталей в НИОКР и производстве.

Технические характеристики

• Модель: LSM-9002LE
• Габариты: W300 × D353 × H540 мм
• Масса: 19 кг
• Размер круговой поляризационной пластины / область измерения: W205 × D205 мм
• Высота пространства для размещения образца: 0–130 мм
• Длина волны/метод инспекции: 590 нм
• Погрешность повторения: σ = 1 нм
• Размер области измерения: 205 × 205 мм
• Эффективные пиксели: 1100 × 1100
• Источник света: высокояркий суперлюминесцентный LED
• Питание: AC100–240V 50/60Hz; DC вход 24V 1.6A
• Комплект поставки: основное устройство, ПК, кабели
• Аксессуары: адаптер AC/DC, крышка основного блока
• Совместимость ОС: Windows 11 Pro (64-bit) Japanese / English
• Дополнительно: демонстрационные видеоматериалы доступны у производителя для линейки Fullauto StrainEye.
