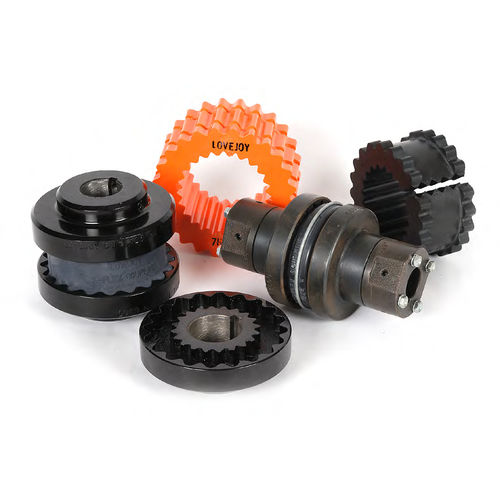

Муфта с эластомерным соединением S-Flex Endurance™

гибкая при кручениидля трансмиссионного валадля детали

Простота установки Не требует обслуживания Не требует смазки Гасит вибрацию и контролирует ударные нагрузки Мягкий на кручение Двойное зацепление Простая конструкция муфты S-Flex Endurance обеспечивает простоту монтажа и надежную работу. Для установки или демонтажа не требуется специальных инструментов. Муфты S-Flex Endurance могут применяться в самых разных областях. Конструкция муфты S-Flex Endurance состоит из трех частей. Два фланца с внутренними зубцами входят в зацепление с эластомерной гибкой втулкой с внешними зубцами. Каждый фланец крепится к соответствующему валу ведущего и ведомого механизма, и крутящий момент передается через фланцы на втулку. Несоосность и ударные нагрузки при кручении поглощаются сдвиговым прогибом втулки. Характеристики сдвига муфты S-Flex Endurance очень хорошо подходят для поглощения ударных нагрузок. Муфта S-Flex Endurance от Lovejoy предлагает комбинации фланцев и втулок, которые могут быть собраны в соответствии с вашим конкретным применением. Доступны тринадцать типоразмеров с крутящим моментом от 60 дюйм-фунтов (6,78 Нм) до 72 480 дюйм-фунтов (8189 Нм). Фланцы S-Flex предлагаются в пяти моделях, которые изготавливаются из цинкового литья под давлением или чугуна. Втулки предлагаются из резины EPDM, неопрена или Hytrel® для решения широкого спектра задач. Стандартная муфта S-Flex Endurance состоит из 3 частей: 2 фланца (тип J или S) 1 эластомерная втулка (цельная или разъемная, из EPDM, неопрена или Hytrel®) Также доступны конфигурации муфты S-Flex Endurance с втулкой и распоркой.
