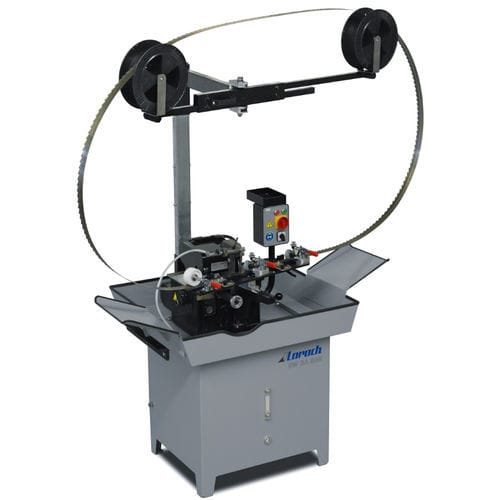

Автоматический заточный станок SW BA 80N

КНБ

Заточной станок с электромеханическим управлением для ленточных пил с постоянным шагом зубьев из металла и металла CV Глубокая заточка с использованием шлифовального круга CBN Встроенная система водяного охлаждения Ленточные полотна шириной от 10 до 80 мм Рабочий диапазон Шаг зубьев - 3 - 30 мм Высота зуба - до 12 мм (прямой задний зуб) или 8 мм (изогнутый задний зуб) Ширина пилы - 10 - 60 мм или 55 - 80 мм Угол наклона торца - 0 - 25 градусов Процесс шлифования Процесс шлифования 1 Шлифовальный круг входит в зуб и слегка соприкасается с его поверхностью. Процесс шлифования 2 Как только шлифовальный круг достигнет зазора между зубьями, пильный диск продвигается вперед с помощью подающего пальца, и происходит шлифовка круглой части дна. Процесс шлифования 3 Пильный диск продолжает подаваться вперед, в то время как круг втягивается, чтобы отшлифовать зуб. Процесс шлифования 4 После завершения обратного хода зубьев подающий палец отходит назад, чтобы задействовать следующий зуб. Стандартные формы зубьев Прямой задний зуб / заостренный зуб Круглый задний зуб
