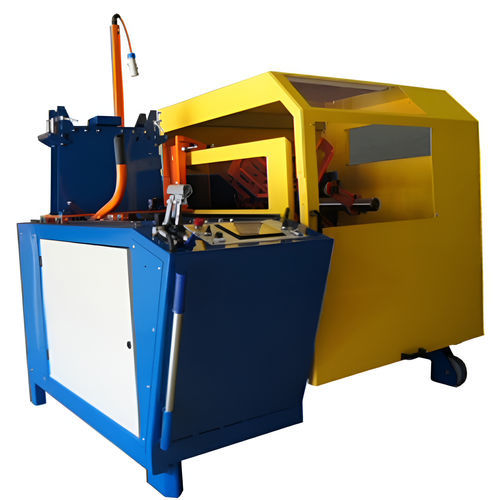

Измерительные и разматывающие машины типа DTR используются, когда кабели, провода и т.д. должны быть размотаны с оригинальных катушек, катушек на домкратах или катушек в стойках и одновременно измерены. Весь рабочий процесс осуществляется от одного источника питания.
Машины, изготовленные с использованием европейской нормативной документации по безопасности CE
Диапазон применения
С помощью этой измерительной и намоточной машины типа DTR вы можете: изготавливать катушки или заполнять небольшие деревянные барабаны кабелем с максимальным весом 800 кг и измерять кабель диаметром от 1 до 60 мм.
- Прочная рамная конструкция с управляемыми колесами.
- Механический счетчик M410, сенсорная панель опционально.
- Устройство намотки RD100, для изготовления бухт кабеля до 800 Ø.
- Для барабанов диаметром до 1 000 мм и шириной до 780 мм
- Гидравлический цилиндр с ручным насосом для подъема барабанов
- Электрогидравлический опционально для быстрой работы для подъема и резки кабеля
- Медленный темп и регулируемый регулятор скорости с использованием преобразователя частоты.
- Клетка безопасности с автоматической блокировкой выключателя в соответствии с директивой по ценным бумагам CE
Барабан
Ø мм минимальный : 600
Ø мм максимальный : 1 000
Максимальная ширина мм : 780
Максимальный вес : 800 кг
Ø оси : 60 мм
Привод
Мощность кВт (л.с.) : 1,5 кВт (2)
Скорость (R.P.M.) : 15-80 r.p.m.
Напряжение (В / Гц) : 230 В 50 Гц
Крутящий момент Нм : 303 Нм
Предохранитель : 1x16A
Принадлежности
Устройство для намотки входит в комплект: RD100
Транспортировочное колесо
Измерительная головка : M40- M60
Механический счетчик типа M410 : M410
Ручной гидравлический подъем
Подъем с помощью гидроцилиндра : O
Защита в соответствии с нормами ЕС
Размеры
(Д х Ш х В) закрытая клетка : 1.700x1.800x1.950 мм
(Д х Ш х В) открытая клетка :1.700x1.800x2000 мм
Вес кг :500
---
