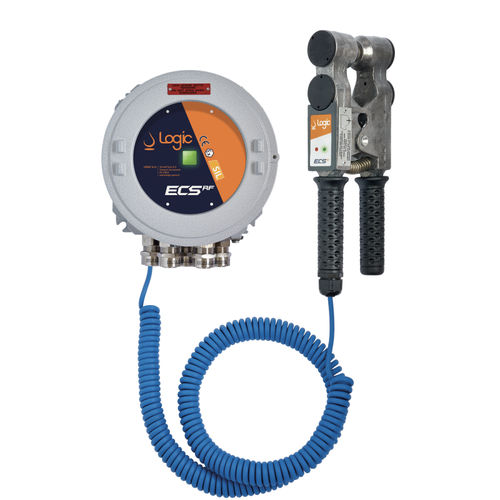

Заземляющее устройство ECS series

ЗЕМЛЕТНИЙ КЛАМП С электронной системой мониторинга Электронное оборудование серии ECS-R обеспечивает заземление технологического оборудования (автоцистерн, бочек, IBC и т.д.) с мониторингом заземления в реальном времени. Система следит за тем, чтобы подключение к земле происходило с сопротивлением ниже 10Ω. Общие характеристики - Компактный и прочный корпус Ex-d, подходящий для установки в зоне ATEX 1/21 - Оснащен высокоэффективными резервными зелеными и красными светодиодами для мониторинга соединений - N.1 x N.O. контакт для обеспечения безопасности до SIL 2 (только для ECS-RF) - N.1 x SPST Н.О. контакт для дистанционного контроля состояния зажима - Выходы N.2 x Ex i для дистанционного зажима бортовых светодиодов вождения Соответствует требованиям Директивы ATEX 2014/34/UE и связанных с ней гармонизированных стандартов для установки в зоне ATEX 1/21. Технические характеристики: маркировка ATEX II 2(1)G Ex d[ia Ga] IIC T6 Gb -20 °C ≤ Тамба ≤ +40 °C для газов, паров и туманов II 2(1)D Ex tb[ia Da] IIIC T 85°C Db -20°C ≤ Tamb ≤ +40°C для пыли Зажимной вход Ex i Uo=7,2 В, Io=345 мА, Po=621 мВт, Co(IIC)=13,5 мкФ, Lo(IIC)=149 мкГ Светодиодные выходы Ex i Uo=7,2 В, Io=23 мА, Po=42 мВт, Co(IIC)=13,5 мкФ, Lo(IIC)=34 мН Мониторинговый контакт 1x SPDT макс. 230Vac/1A 24Vdc/1A (резистивная/индуктивная нагрузка) Блокировочный контакт 1x Н.О. макс. 230 В перем. тока/1A 24 В пост. тока/1A (резистивная/индуктивная нагрузка) до SIL2 согласно IEC 61508 (только для ECS-RF) Источник питания 230 В перем. тока + 5% Максимальный ток 150 мА Порог сопротивления 10 Ω Размеры 195 x 195 x 148 мм (Ш x В x Г)
