Обзор продукта

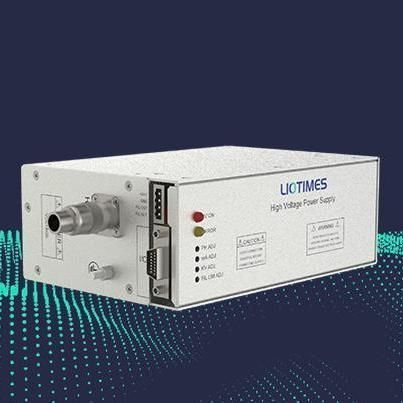

LPM-60P60B1 — прецизионный модуль высоковольтного питания, обеспечивающий регулируемый выход 0–60 kV при максимальном токе 1,0 mA (60 W). Модуль характеризуется низкой пульсацией (≤0,1 % P‑P) и высокой краткосрочной и долговременной стабильностью. Поддерживается двойное управление (аналоговое/цифровое) с локальной регулировкой потенциометром и дистанционным управлением 0–10 Vdc. Интерфейсы RS-232 и RS-485 обеспечивают интеграцию в промышленные системы управления. Компактный корпус (75 × 139 × 218 mm, 3,5 kg) и встроенные средства защиты обеспечивают надёжную длительную эксплуатацию.

Ключевые характеристики

• Диапазон выходного напряжения: 0–60 kV, макс. ток 1,0 mA, макс. мощность 60 W
• Стабильность: <0,01 %/ч после 0,5 ч прогрева; <0,02 % за 8 ч
• Низкая пульсация: 0,1 % от максимального выходного напряжения (P‑P)
• Двойное управление: локальный потенциометр и дистанционное управление 0–10 Vdc
• Связь: RS-232 и RS-485 для мониторинга и управления
• Защиты: вход interlock и принудительное воздушное охлаждение
• Компактные размеры: 75 × 139 × 218 mm; масса: 3,5 kg

Области применения

• Промышленные системы неразрушающего контроля (NDT)
• Медицинское диагностическое и исследовательское оборудование
• Высоковольтные лабораторные применения и испытательные стенды
• Интеграция в автоматизированные производственные линии и системы контроля качества

Технические характеристики
Модель: LPM-60P60B1
Входное напряжение: 24 Vdc ±10%
Макс. входной ток: 8,0 A
Диапазон выходного напряжения: 0–60 kV
Макс. выходной ток: 1,0 mA
Макс. выходная мощность: 60 W
Стабильность: после 0,5 ч прогрева <0,01 %/ч; <0,02 % за 8 ч
Температурный коэфф.: ≤25 ppm/°C
Пульсация напряжения: 0,1 % от макс. выходного напряжения (P‑P)
Регуляция напряжения (нагрузка): 0,01 % (от холостого хода до номинальной нагрузки)
Регуляция напряжения (вход): ±0,01 % при изменении входа ±10%
Регуляция тока (нагрузка): 0,01 % (от холостого хода до номинальной нагрузки)
Регуляция тока (вход): ±0,01 % при изменении входа ±10%
Управление: аналоговое/цифровое; локальный потенциометр и дистанционное 0–10 Vdc управление
Связь: RS-232, RS-485
Защиты: interlock, принудительное воздушное охлаждение
Габариты: 75 × 139 × 218 mm
Масса: 3,5 kg
