Подъемное устройство для сжатого воздуха PV-A series

с пневматическим приводомс одной колоннойс рабочим цилиндром

Обзор

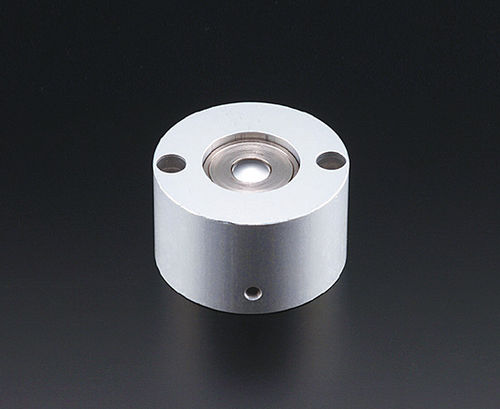

Серия PV-A — пневматические Planeveyor-подъёмники, приводимые в действие сжатым воздухом и использующие один поршневой блок (или связанные блоки) с встроенным воздушным цилиндром. Они поднимают деталь с плиты и обеспечивают свободное направление перемещения на 360° за счёт опоры на сферические шарики. Поддерживается регулировка вверх/вниз; изделия могут использоваться поодиночке или соединяться в цепочку для увеличения длины и распределения нагрузки.

Типы: одиночное · соединённое использование

• Одиночное использование: модели с одним поршневым блоком (примеры: PV50A, PV120A).
• Соединённое использование: несколько модулей, соединённых для увеличения длины, числа шариков и распределения нагрузки.

Варианты и применение
Planeveyor-подъёмники облегчают работы, обеспечивая свободное позиционирование детали после подъёма встроенным цилиндром. Типы крепления включают квадратную канавку и T-образную канавку для соответствия столам станков и приспособлениям. Соединяемые варианты обеспечивают гибкость установки.

• Квадратная канавка: широкий ассортимент в зависимости от размеров и веса детали.
• T-канавка: совместим с существующими T-слотами (например, в прессах).
• Одиночное/Соединённое: при опускании деталь может опираться на корпус подъёмника; соединённые модули позволяют перемещать более крупные детали.

Примечания по эксплуатации / Рекомендуемая схема
Применяйте сжатый воздух для подъёма шариков (подъём); при выпуске воздуха деталь опускается под собственным весом. Для опускания выпускайте воздух из цилиндра через трёхходовой клапан; при принудительном опускании используется вакуумный генератор. Проектируйте пневматическую схему в соответствии с требованиями подъёма, контролируемого опускания и принудительного опускания.

Представительные модели PV-A (отбор данных)
Примеры: PV50A — 1 поршень; рабочее давление 0.4–0.6 MPa; подъёмная сила примерно 608N (0.4MPa) до 921N (0.6MPa); масса 375 г; основной шарик SUJ2; опорная чашка SCM415; корпус Al; направление использования: вверх/вниз. PV120A — 1 поршень; подъёмная сила примерно 1205N (0.4MPa) до 1754N (0.6MPa); масса 912 г; материалы аналогичны.

PVL-T (тип для T-канавки) — представительные данные

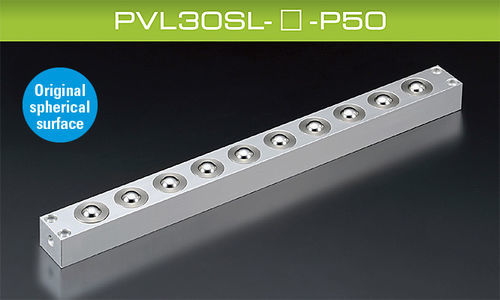

Примеры: PVL13T-● — 1 поршень; подъёмная сила ≈137N (0.4MPa) / 176N (0.5MPa) / 216N (0.6MPa); основной шарик SUJ2; опорная чашка SCM415; корпус Al; направление вверх/вниз. PVL20T-● — подъёмная сила ≈176N / 225N / 274N (0.4/0.5/0.6MPa). Серия PVL предлагает переменную длину и число шариков для расчёта нагрузки на шарик.

PVDL (гидравлический Planeveyor-подъёмник) — сводка
PVDL сочетает гидравлическую подъёмную силу с возможностью свободного позиционирования Planeveyor. Типичные данные (например, PVDL50): допустимые давления, подъёмные силы при заданных давлениях масла, небольшой ход подъёма (примерно 3 мм), объёмы масла и рекомендуемое рабочее масло (ISO VG32). Доступны конфигурации полной длины и многоблочные варианты.

Другие варианты и заметные особенности

• Вариант PVLR с роликовым подъёмником для перемещения по роликам при сохранении позиционирования Planeveyor.
• Варианты: квадратная канавка, T-канавка, пружинная подушка, удаление пыли, совместимость с чистыми помещениями и индивидуальные длины.
• Материалы: основные шарики SUJ2, опорная чашка SCM415, корпус чаще всего Al; для отдельных моделей доступны сталь, нержавейка и полимерные варианты.

Чертежи / CAD
3D-CAD и PDF-чертежи доступны для каждой модели; модельно-специфичные CAD/PDF предоставляются по запросу.

Характеристики / технические спецификации

• Рабочая среда: сжатый воздух (PV-A, PVL) или гидравлическое масло (PVDL).
• Рекомендуемое рабочее давление (PV-A / PVL): 0.4–0.6 MPa; типичное допустимое давление ≈0.9 MPa для пневматических типов.
• Подъёмная сила: зависит от модели (например, PV50A до ≈921N при 0.6 MPa; PV120A до ≈1754N при 0.6 MPa).
• Материал основного шарика: SUJ2; опорная чашка: SCM415; корпус: обычно алюминий.
• Принцип подъёма: подъем шариков поршнем для поддержки детали и обеспечения свободного 360° перемещения в поднятом состоянии.
• PVL: крепление в T-канавку и настраиваемые длины; опционально рукояти и специальные длины.
• PVDL гидравлический: более высокие подъёмные силы при малом ходе (например, PVDL50 ≈3 мм); тип масла и пределы давления задаются в спецификациях модели; типичные температурные диапазоны указаны в данных модели.
• Конфигурации: одиночные, соединённые, роликовые подъёмники, удаление пыли и варианты для чистых помещений для различных применений.
