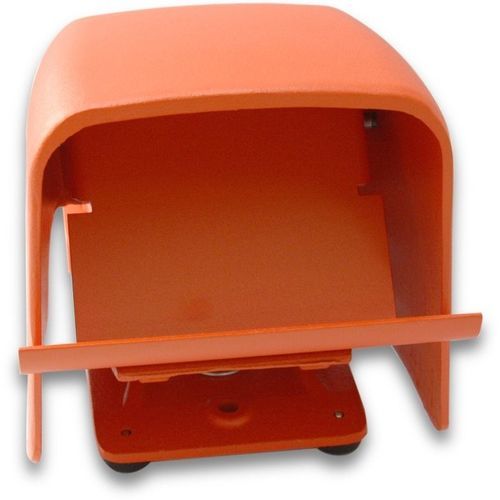

Управляющий педальный переключатель 511-B2OXG

для обеспечения безопасноститормозаэлектрический

Обзор
Модель 511-B2OXG от Hercules — антитрип ножной выключатель, разработанный для снижения непреднамеренных срабатываний за счёт сочетания защитного кожуха Gated OX и рычага с защёлкой; предназначен для промышленного оборудования, требующего одноступенчатого моментного DPDT-переключателя.

Детали продукта

• Модель: 511-B2OXG
• Бренд: Hercules
• Тип переключателя: Электрический, Single Stage Momentary
• Схема: DPDT (Form CC)
• Ввод кабеля: резьбовой ввод 3/4"-14 NPT (стандартный, одиночный)
• Цвет корпуса: оранжевый
• Материал корпуса: чугун (педаль и корпус)
• Защита: Gated OX Shield
• Электрические характеристики: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC макс.

Функции и преимущества

• Рычаг с защёлкой должен быть отпущен перед нажатием педали, что снижает вероятность случайных срабатываний
• Плавное отпирание рычага и ход педали обеспечивают стабильную работу
• Двойные возвратные пружины педали и положительный запирающий механизм
• Неопреновая крышечная прокладка, уплотнительные кольца на валу и отдельный винт заземления для уплотнения и заземления
• Противоскользящие резиновые ножки и три монтажных отверстия для жёсткого крепления к полу или оборудованию

Материалы

• Педаль и корпус изготовлены из чугуна для прочности конструкции
• Защищён прочным литым алюминиевым щитом
• Покраска: предупреждающий оранжевый

Опции

• Увеличенные модели щитов "O" и "OX" допускают использование крупногабаритной защитной обуви и метатарзальных щитков; "OX" обеспечивает дополнительную высоту открытия 3/4" (19,1 мм) по сравнению с "O"
• Специальные двойные вводы 1/2"-14 NPT и метрические размеры доступны по спецзаказу
• Двойные и тройные модели, варианты с ограждением и RF беспроводные версии доступны по спецзаказу

Корпус
NEMA Type 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 степень защиты IP56

Назначение
Разработан для предотвращения случайных срабатываний; защитен от капель, пыли, воды и масла, подходит для промышленных условий

Применения

• Гибочные станки
• Маркировщики коробок
• Тормоза
• Дробилки
• Очистители
• Системы закрывания
• Конвейерные системы
• Обжимные машины
• Отрезные станки для труб и трубок
• Резчики
• Режущие станки
• Сверлильные станки
• Сверлильные столы
• Изготовители
• Машины для удаления наполнителя
• Гибочные машины
• Оборудование переработки пищи
• Формовочные системы
• Шлифовальные станки
• Шлифовальные машины
• Швейные машины
• Токарные станки
• Подъёмники
• Маркировочные системы
• Обработчики материалов
• Микроскопы
• Системы управления запуском ракет
• Литьевые машины
• Нибблеры
• Вырубные станки
• Буровые установки
• Платформы
• Позиционеры
• Гончарные круги
• Тяговые машины
• Штамповочное оборудование
• Системы перемотки
• Закладчики
• Роликовые пазы
• Фрезеры
• Пилы
• Лесопилки
• Измельчители металлолома
• Оборудование для прочистки канализации
• Ножницы
• Обувные станки
• Шредеры
• Космический корабль
• Прядильные машины
• Степлеры
• Хирургическое оборудование
• Столы
• Тестеры
• Роликовые прокатные машины
• Резьбонарезные станки
• Оборудование для обрезки и формовки
• Машины для формовки концов труб
• Устройства для расширения труб
• Токарно-фрезерные центры
• Токарь
• Токарные центры
• Поворотные столы
• Связывающие и упаковочные машины
• Контроль напряжения
• Водяные пушки
• Сварщики
• Оборудование для намотки
• Тянущие системы

Технические характеристики

• Модель: 511-B2OXG
• Тип переключателя: Электрический
• Действие: Single Stage Momentary
• Схема: DPDT (Form CC)
• Вводы кабеля: 3/4"-14 NPT резьбовой ввод (стандартный, одиночный)
• Цвет корпуса: Оранжевый
• Материал корпуса: Чугун (педаль и корпус)
• Щиты и ограждения: Gated OX Shield (OX обеспечивает дополнительную высоту открытия vs O)
• Электрические параметры: 20 A 125-250 VAC; 1 H.P. 125-250 VAC; Heavy Pilot Duty 250 VAC макс.
• Классификация корпуса: NEMA Type 2, 4 & 13; UL enclosure 2, 4 & 13; CSA enclosure 2, 4 & 13; EN 60529 IP56
• Уплотнение: Неопреновая крышечная прокладка плюс O-кольца на оси привода; отдельный винт заземления
• Монтаж: Противоскользящие резиновые ножки и три отверстия для жёсткого крепления
• Опции: Увеличенные щиты, альтернативные вводы кабеля, twin/triple модели, gated модели, RF беспроводные (спецзаказ)
