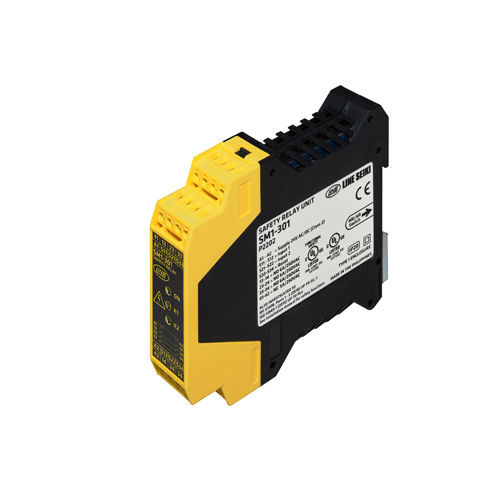

Модуль-реле DC SM1-301

ACдля безопасностина DIN-рейке

Обзор продукта:SM1-301 - это блок реле безопасности, предназначенный для контроля устройств аварийного отключения и/или концевых выключателей. Это компактное, не занимающее много места устройство шириной 23 мм, соответствующее категории 4 стандарта ISO 13849-1. До 25 единиц моделей серии SS4 могут быть соединены последовательно, сохраняя при этом соответствие категории 4.Характеристики:Ширина 23 мм, компактный компактный типПрименимо к условиям категории 4 по ISO 13849-125 единиц моделей серии SS4 могут быть соединены последовательно, сохраняя при этом соответствие условиям категории 4 по ISO 13849-1Мониторинг контактов устройств аварийного останова и/или концевых выключателей3 выхода безопасности (N.O.) с контактами, управляемыми усилиемСпецификации:Напряжение питанияAC / DC24V (-15%/+10%)Потребляемая мощность5VA (AC) 2.5W (DC)Защита от короткого замыканияЭлектронный предохранительЗащитный входКоличество входных каналов: Вход N.O. x 2 каналаВходной ток: 166 мА макс. на каналЗащитный выходN.O. контакт x 3AC250V 6A (AC Resistive) / AC250V 5A (AC General) / DC24V 5A (DC General)Вспомогательный выходN.C. контакт x 1AC250V 5A (AC Resistive) / AC250V 5A (AC General) / DC24V 5A (DC General)PLPLe (Safety Cat.4), SIL 3Материал контактовAgSnO₂Минимальная контактная нагрузкаDC5V 10mARВремя срабатывания20 мс макс.Размеры100 x 23 x 114 мм (Габаритный чертеж)Диапазон рабочих температур-20 - +60°CВес180 гКласс защитыIP20MTTFd＞100 разСоответствует стандартамISO 13849-1, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 61326-1,IEC 61326-3-1, IEC 60068-2-1, IEC 60068-2-2, UL 60947-1, UL 60947-5-1,CSA C22.2 No. 60947-1, CSA C22.2 No. 60947-5-1, CE, RoHКлючевые технические характеристики:Питание: AC/DC 24V (-15%/+10%)Потребляемая мощность: 5VA (AC), 2.5W (DC)Защита от короткого замыкания: Электронный предохранительЗащитные входы: 2 канала, вход N.O., 166 мА макс. на каналЗащитные выходы: 3 нормально разомкнутых контакта, AC250V 6A (резистивный), AC250V 5A (общий), DC24V 5A (общий)Вспомогательный выход: 1 контакт N.C., AC250V 5A, DC24V 5APУровень производительности: PLe (кат.4), SIL 3Материал контактов: AgSnO₂Минимальная контактная нагрузка: DC5V 10mARВремя срабатывания: 20 мс макс.Размеры: 100 x 23 x 114 ммРабочая температура: от -20 до +60°CВес: 180 гЗащита: IP20MTTFd: ＞100 разСтандарты: ISO 13849-1, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 61326-1/3-1, IEC 60068-2-1/2, UL 60947-1/5-1, CSA C22.2 No. 60947-1/5-1, CE, RoHS
