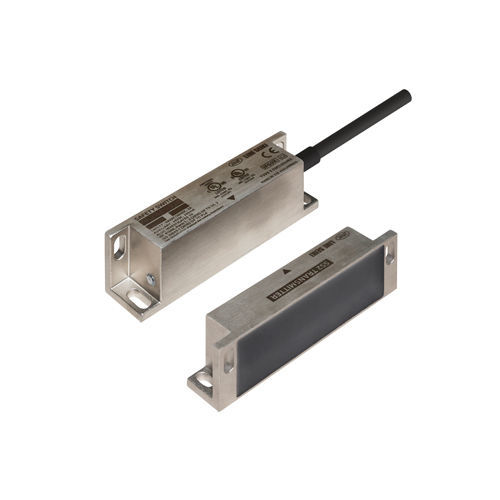

Однополюсный переключатель SS2-OX-3 series

IP69KIECC22.2

Бесконтактный защитный выключательНержавеющийОтдельностоящийКомбинируемое реле по условиям эксплуатацииОсобенностиPLd по ISO 13849-1 в отдельностоящем примененииКросс-контроль между двумя каналамиПрочный корпус из нержавеющей сталиМоделиМоделиЗащитный выходВспомогательный выходМатериал корпусаSS2-OX-310РелеN.O. контакт x 1 N.C. контакт x 1N.C.(SSR выход) x 1ЭквивалентSUS316L(SCS16)SS2-OX-320N.C.(PNP выход с открытым коллектором) x 1SS2-OX-330N.C.(выход открытого коллектора NPN) x 1СпецификацииНапряжение питанияDC24V (-15%/+10%)Рабочие расстоянияРасчетное рабочее расстояние: 12 ммНадежное расстояние включения: 10 ммНадежное расстояние выключения: 15 ммГистерезис: 2 мм Точность повторения: ＜5%Защита выходаВнутренний предохранитель 2Операционная температура-25 - +60°CТипУровень кодирования (ISO 14119)4 / LowMTTFd＞100 летСоответствует стандартамISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1, IEC 61508-2, IEC 62061, IEC 60947-5-3, UL 60947-1, UL 60947-5-2, CSA C22.2 № 60947-1, CSA C22.2 № 60947-5-2, CE, RoHSПодробные характеристики моделиМоделиSS2-OX-310SS2-OX-320SS2-OX-330Защитный выходН.О. контакт x 1Н.С. Контакт x 1 (AC48V 2A (AC общего использования) / DC30V 2A (DC резистивный) / DC5V 10mA мин.)Вспомогательный выход (x1)N.C. x 1 (SSR выход)N.C. x 1 (PNP выход с открытым коллектором)N.C. x 1 (NPN выход с открытым коллектором)DC24V 200mA макс.Конфигурация контактовРабочий ток60мА215мА60мБлок реле безопасностиМожет использоваться с блоком реле безопасности, получающим 1 вход N.O. + 1 вход N.C./Не может использоваться с SM1-301 от Line SeikiГабаритыБлок передатчика : 92 x 29 x 18 ммБлок приемника : 92 x 29 x 24 ммГабаритыВесБлок передатчика : 190 гБлок приемника (включая кабель) : 370 гКласс защитыIP69KPLPLd (кат.3), SIL2: Автономный (1 защитный выключатель)Уровень эффективности зависит от оценки всей системы: В сочетании с релейным блоком (1 N.O. + 1 N.C.)Технические характеристики / особенностиБесконтактный защитный блокировочный дверной выключательPLd по ISO 13849-1 в автономном примененииКросс-мониторинг между двумя каналамиПрочный корпус из нержавеющей стали (эквивалент SUS316L (SCS16))Релейный защитный выход: Н.О. контакт x 1, Н.С. контакт x 1Вспомогательный выход: SSR, PNP или NPN выход с открытым коллектором в зависимости от моделиПитание: DC24V (-15%/+10%)Рабочая температура: от -25 до +60°CКласс защиты: IP69KСоответствует стандартам ISO 13849-1, ISO 14119, IEC 60204-1, IEC 61508-1/2, IEC 62061, IEC 60947-5-3, UL, CSA, CE, RoHSMTFd: >100 летРазмеры: Передатчик 92 x 29 x 18 мм, Приемник 92 x 29 x 24 ммВес: Передатчик 190 г, Приемник (с кабелем) 370 г
