система трехмерного анализа движения с одной камерой
- 6 степеней свободы (3 координаты + 3 угла)
- Автоматическое отслеживание
- Автоматическая калибровка 3D камеры
- Встроенные прикладные модули и скриптинг
система 3D анализа движения с одной камерой и кодированными маркерами.
Кодированные маркеры обеспечивают 6 степеней свободы (6 DOF), состоящих из 3D координат (x, y, z) и 3D углов (крен, тангаж, рысканье).
Маркер имеет уникальное двоичное кодирование с 32 различными идентификаторами для четкой идентификации.
Голографический шаблон обеспечивает точное измерение 3D-угла.
Области применения
- Испытания на безопасность автомобилей
- Испытания на безопасность при столкновении транспортных средств
- Биомеханика
- Робототехника
- Аэрокосмическая и оборонная промышленность
- Измерение деформации
- Механические испытания, структурные испытания
Программное обеспечение:
LIMtrack-6D - это полностью автоматическое программное обеспечение для отслеживания 3D-маркеров и анализа 3D-движения, простое в использовании.
LIMtrack-6D рассчитывает смещения, скорости, ускорения или углы по измеренным координатам маркеров и генерирует значимые визуализации в виде диаграмм и видео.
В центре внимания - ваше приложение
На основе встроенных сценариев LIMtrack-6D может выполнять сложные измерительные задачи полностью автоматически, быстро и воспроизводимо.

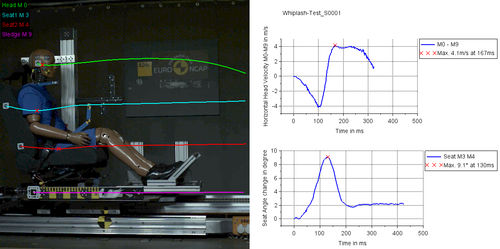

Пример испытания на удар сзади (Wiplash)
: Одним щелчком мыши автоматически оценивается последовательность изображений, присваивается идентификатор маркера, рассчитываются измеренные значения в соответствии со стандартом испытания и формируются отчеты о результатах. Создаются диаграммы с временным ходом относительной скорости между головой манекена и горкой, а также угла наклона сиденья, автоматически определяются максимальные значения с соответствующим временем испытания.
---
