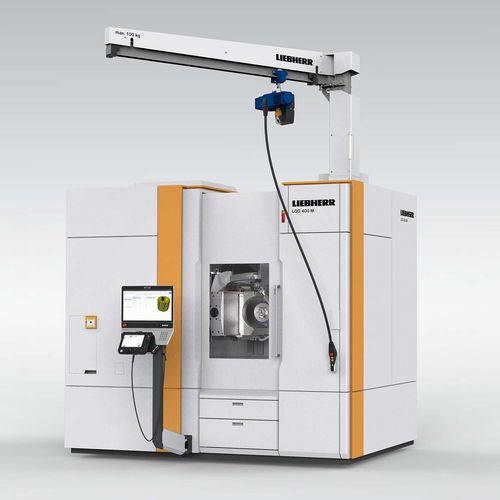

Станок для шлифования для зубчатых передач LGG 180 - 280 / 400 M

цилиндрическийПУсверхточный

Длина станка 3 000 мм Ширина станка 2 200 мм Высота станка 3 000 мм Диаметр заготовки 180 - 400 мм Осевое перемещение 660 мм Смещение 230 - 270 мм Мин. положение над столом 90 мм Угол поворота шлифовальной головки 45 ° Grad Частота вращения изделия 3 000 min-1 Конструкция станка Зубошлифовальный и профильно-шлифовальный станок LGG 180/280 предназначен для обработки деталей с зубчатым зацеплением диаметром до 180/280 мм. Для удовлетворения особых потребностей заказчиков доступны различные варианты обработки. Зубошлифовальный и профильно-шлифовальный станок сочетает в себе короткое машинное время при шлифовании и неизменно высокое качество при крупносерийном производстве. Оси X1 - радиальное перемещение вертикальной каретки | VI - тангенциальное перемещение рабочего инструмента | 21 - осевое перемещение шлифовальной головки | B1 • Бращение рабочего инструмента | С2 - вращение изделия | Al - маховое движение рабочего инструмента !| Z4 - вертикальное перемещение задней стойки | С3 - вращение кольцевого грузчика Особенности • Высокое качество и надежность на протяжении всего серийного производства • Быстрая загрузка с помощью встроенного кольцевого грузчика • Время нахождения в зажатом состоянии • Зубчатые колёса: от 4 секунд • Валы: от 6,5 секунды • Небольшая занимаемая площадь • Простота технического обслуживания LGG 400 M Компания Liebherr также предлагает ручной зубошлифовальный и профильно-шлифовальный станок для обработки небольших партий и обеспечения максимальной гибкости. - Макс. диаметр изделия при обкатном зубошлифовании (мм): 280 - Макс. диаметр изделия при профильном шлифовании (мм): 400
