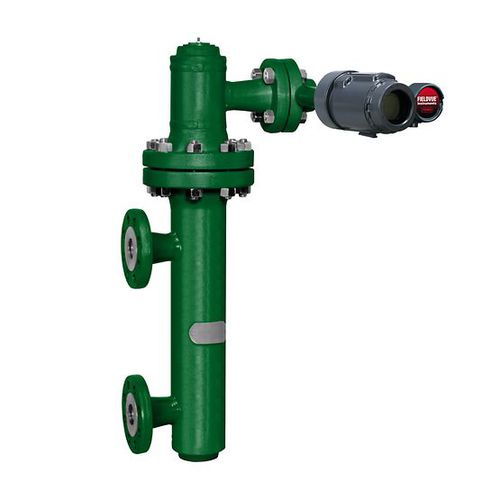

Погружной передатчик уровня 249B

для жидкостейHART4-20 мА

Преобразователь уровня (интерфейса) вытеснителя серии DLC состоит из оригинального импортного интеллектуального регулятора уровня и измерительной камеры серии DLC3000, измерительного механизма, вытеснителя и моментной трубки и т.д. Изменение уровня жидкости вызывает изменение плавучести вытеснителя, после чего она передается в блок моментных трубок. Это обеспечивает синхронное вращение моментной трубы и сердечника оси. В то же время магнитные стальные детали, закрепленные на главной оси моментной трубы, вращаются со смещением. Датчик эффекта Холла определяет изменение магнитного поля и преобразует магнитные сигналы в токовые сигналы. Умный регулятор уровня серии DLC3000 измеряет переменные процесса с помощью контроллера и относительной электронной цепи, подает токовый выход на ЖК-дисплей привода и поддерживает HART-коммуникацию. Контроллер получает электрические сигналы с температурной компенсацией и линеаризацией. Тем временем, компенсирует изменение плотности жидкости, вызванное изменением температуры процесса, затем подает токовые выходные сигналы 4~20 мА. ЖК-дисплей может отображать аналоговый выход, параметры процесса, температуру процесса (если установлен ТДС), степень вращения моментной трубки, процентный диапазон изменения и т.д.
