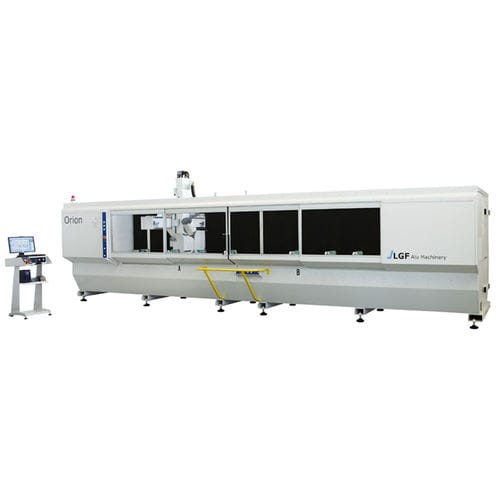

Обрабатывающий центр ЧПУ 4 оси ORION
с вращающимся шпинделемс неподвижным столомдля алюминия

Обрабатывающий центр ЧПУ 4 оси
Обрабатывающий центр ЧПУ 4 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
4 оси
Направление шпинделя
с вращающимся шпинделем
Структура
с неподвижным столом
Обрабатываемое вещество
для алюминия, для ПВХ
Применение
для алюминиевых профилей, для дверей и окон
Другие характеристики
фрезеровщик, CE
Ход Х

4 000 mm, 7 000 mm
(157 in, 276 in)

Ход Y

1 000 mm
(39 in)

Ход Z

500 mm
(20 in)

Скорость вращения

12 000 rpm
(75 398 rad.min-1)

Мощность

5,5 kW
(7,48 hp)

Скорость подачи по оси X

70 000 mm/min
(46 in/s)

Описание

Электросварная цельнолитая стальная конструкция Перемещение по осям на линейных направляющих и рециркуляционном ШВП Обработка работ от 0° до 180° и промежуточных градусов с помощью вращения шпинделя Система управления на промышленном ПК со специализированным программным обеспечением LGF Windows-интерфейс Nr. 4 управляемые оси Nr. 4 пневматических стандартных зажима с автоматическим и контролируемым перемещением Электрошпиндель мощностью 5,5 кВт (7,5 л.с.) с конусом типа ISO 30 - 12000 об./мин. Ход оси X (длина) = 4000/7000 мм Ход оси Y (ширина) = 1000 мм Ход оси Z (глубина) = 500 мм Скорость оси X = 70 мт/мин. Скорость оси Y = 50 мт/мин. Скорость оси Z = 30 мт/мин. РАБОЧИЙ ХОД СО СТАНДАРТНЫМИ ЗАЖИМАМИ: Ось рабочего хода X = 3980/6980 мм Ось рабочего хода Y = 225 мм Ось рабочего хода Z = 200 мм Рабочий толерантность : +/- 0,2 мм Автоматическое устройство смены инструмента с 5 фиксаторами Возможность работы со штангами длиннее станка Рабочее давление 7 бар Габаритные размеры 590-890x170x235 см Вес 2200/3775 кг Стандартное оборудование - Nr 2 конуса типа ISO 30 nr 2 цанги Ø 8 мм Автоматическая смазка с помощью распылителя Воздушный фильтр Сервисные гаечные ключи

---
