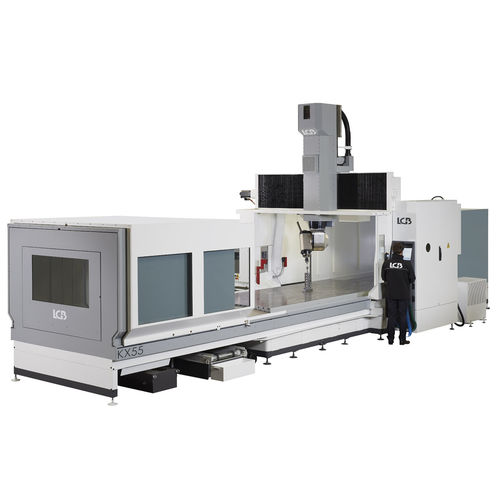

Фрезерный станок с ЧПУ 5 осей KX55 Five3
вертикальныйс подвижным столомс неподвижным стендом

фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
фрезерный станок с ЧПУ 5 осей
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
5 осей
Направление шпинделя
вертикальный
Структура
с фиксированной рамой, с неподвижным стендом, с подвижным столом
Передний конец шпинделя
HSK-63-A
Количество инструментов
24 инструмента
Применение
для резки, для изготовления штампов и пресс-форм, для устройства смены инструмента, для матрицы
Другие характеристики
с высокой скоростью, высокой точности, высокоэффективный
Ход Х

3 300 mm
(130 in)

Ход Y

2 650 mm
(104 in)

Ход Z

1 000 mm
(39 in)

Скорость вращения

15 000 rpm
(94 248 rad.min-1)

Мощность

21 kW, 27 kW
(28,55 hp, 36,71 hp)

Скорость подачи по оси X

30 000 mm/min
(20 in/s)

Скорость подачи по оси Y

30 000 mm/min
(20 in/s)

Скорость подачи по оси Z

30 000 mm/min
(20 in/s)

Вес инструментов (макс)

5 kg
(11 lb)

Время смены инструмента

8 s

Общий вес

22 000 kg
(48 501,7 lb)

Габаритная длина

8 650 mm
(340,6 in)

Габаритная ширина

4 110 mm
(161,8 in)

Общая высота

4 720 mm
(185,8 in)

Описание

Портальная конструкция станка (подвижный стол, неподвижная станина, портал и траверса) обеспечивает повышенную устойчивость и жесткость, которые усиливаются управляемой термостабилизацией. Оси "X", "Y" и "Z" оснащены роликовыми направляющими SCHNEEBERGER, которые обеспечивают высокую точность позиционирования осей Комплект HEIDENHAIN, включающий ИСКЧ CN IT 530, абсолютные линейные энкодеры, двигатели для осей и вариаторы, обеспечивает высокую скорость и отличную точность резания при черновой и чистовой обработке благодаря идеальному взаимодействию алгоритма HSM цифрового управления с различными узлами станка. Сочетание всех элементов этого станка обеспечивает высокую производительность. Новая серия "KX" была разработана в тесном сотрудничестве с нашими клиентами и партнерами для удовлетворения потребностей в обработке в области инструментального производства (проектирование пресс-форм, матриц и моделей), производства деталей для авиационной и автомобильной промышленности, а также для изделий высокоточной механики.

---
