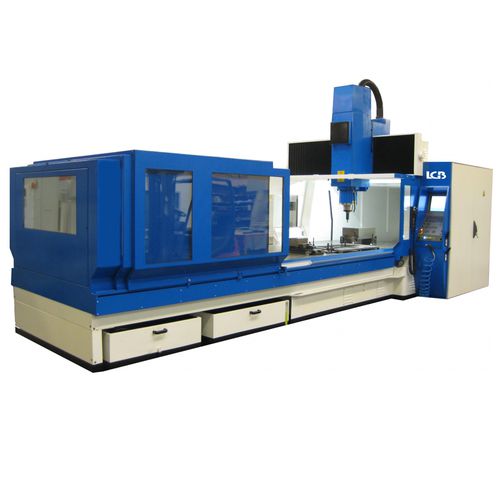

Фрезерный станок с ЧПУ 3 оси KX40 GV1вертикальныйс фиксированной рамойс неподвижным стендом
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Количество осей
- 3 оси
- Направление шпинделя
- вертикальный
- Структура
- с фиксированной рамой, с неподвижным стендом, с подвижным столом
- Передний конец шпинделя
- HSK-63-A
- Количество инструментов
- 24 инструмента
- Применение
- для резки, для изготовления штампов и пресс-форм, для устройства смены инструмента, для матрицы
- Другие характеристики
- с высокой скоростью, высокой точности
- Ход Х
2 300 mm
(91 in)- Ход Y
1 160 mm
(46 in)- Ход Z
600 mm
(24 in)- Скорость вращения
24 000 rpm
(150 796 rad.min-1)- Мощность
20 kW, 25 kW, 51 kW
(27,19 hp, 33,99 hp, 69,34 hp)- Скорость подачи по оси X
40 000 mm/min
(26 in/s)- Скорость подачи по оси Y
40 000 mm/min
(26 in/s)- Скорость подачи по оси Z
30 000 mm/min
(20 in/s)- Вес инструментов (макс)
5 kg
(11 lb)- Время смены инструмента
8 s
- Общий вес
10 500 kg
(23 148,54 lb)- Габаритная длина
6 400 mm
(252 in)- Габаритная ширина
3 150 mm
(124 in)- Общая высота
3 260 mm
(128,3 in)
Описание
Портальная конструкция станка (подвижный стол, неподвижная станина, портал и траверса) обеспечивает повышенную устойчивость и жесткость, которые усиливаются за счет управляемой термостабилизации. Оси "X", "Y" и "Z" оснащены роликовыми направляющими SCHNEEBERGER, которые обеспечивают высокую точность позиционирования осей.Комплект HEIDENHAIN, включающий CN IT 530 HSCI, абсолютные линейные энкодеры, двигатели для осей и вариаторы, обеспечивает высокую скорость и отличную точность резания при черновой и чистовой обработке благодаря идеальному взаимодействию алгоритма HSM цифрового управления с различными узлами станка. Сочетание каждого элемента этого станка обеспечивает высокую производительность.
Новая серия станков "GV" была разработана в тесном сотрудничестве с нашими клиентами и партнерами для удовлетворения потребностей в обработке в области инструментального производства (проектирование пресс-форм, матриц и моделей), производства деталей для авиационной и автомобильной промышленности, а также для изделий высокоточной механики.
---
