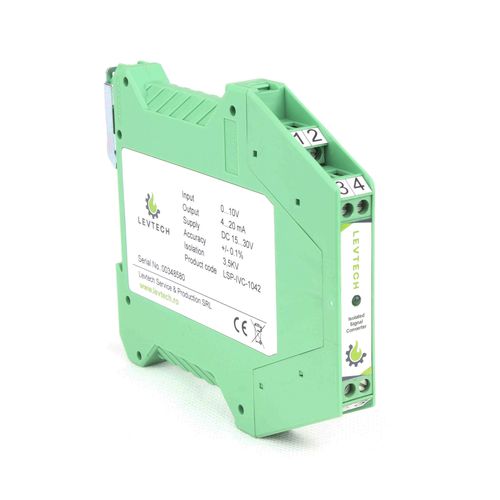

Это устройство используется для преобразования стандартизированных аналоговых сигналов (0(4)-20mA, 0-10V, 0-5V), например, вход 4-20mA в выход 0-10V. Устройство должно быть заказано для конкретного преобразования и не может быть изменено впоследствии.
Что такое изолированный преобразователь сигналов?
Преобразователь сигналов используется в тех случаях, когда тип аналогового сигнала измерительного устройства или передатчика не соответствует входу блока обработки. Например, у вас есть датчик электропроводности с выходом 4-20 мА, но у вас есть ПЛК Siemens 1200, имеющий только вход аналогового сигнала 0-10 В. С помощью этого преобразователя сигнал 4-20 мА преобразуется в аналоговый сигнал 0-10 В, и это дешевле, чем покупать модуль аналогового ввода для ПЛК. Кроме того, он сам является трехточечным гальваническим изолятором, который обеспечивает изоляцию 3500 В постоянного тока между входом, выходом и источником питания.
Типы преобразования, которые можно заказать:
Код заказа - Вход - Выход
LSP-IVC-1020 - 0-10В - 0-20мА
LSP-IVC-1042 - 0-10В - 4-20мА
LSP-IVC-0520 - 0-5В - 0-20мА
LSP-IVC-0542 - 0-5В - 4-20мА
LSP-IAC-2010 - 0-20мА - 0-10В
LSP-IAC-2005 - 0-20мА - 0-5В
LSP-IAC-4210 - 4-20мА - 0-10В
LSP-IAC-4205 - 4-20мА - 0-5В
LSP-IAC-4202 - 4-20mA - 0-20mA
LSP-IAC-0242 - 0-20mA - 4-20mA
Характеристики
- Трехсторонний изолированный
- Изоляция 3500 В постоянного тока
- Заводская калибровка
- Монтаж на DIN-рейку TS-35
- Точность +/-0,1%
- Аналоговый выход 0-10В или 0-5В
- корпус Ip40
- Винтовые клеммы
- Светодиод питания
- Напряжение питания 24 В постоянного тока
- Сделано в ЕС
---
