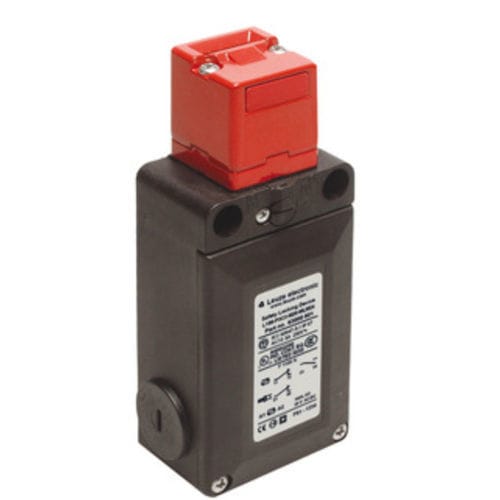

Устройство блокировки для защиты L100-P4C3-M20-SLM24

для управления выключателями

Интеграция в цепи управления до категории4 в соответствии с EN ISO 13849-1 Блокировочное устройство с защитной блокировкой в соответствии с ISO 14119 Механическая защитная блокировка (пружина) Снижение тока включения, регулируемое Принцип действия - принцип тока покоя - Привод блокируется при отключении электромагнита Срок службы - 20 лет, EN ISO 13849-1 Категория использования при постоянном токе 13 - Ue / Ie: 24 В / 3 A, 125 В / 0,55 A, 250 В / 0,3 A, EN 60947-5-1 Категория использования при переменном токе 15 - Ue / Ie: 250 В / 6 A, 400 В / 4 A, 500 В / 1 A, EN 60947-5-1 Распределение контактов, привод - 1NC Распределение контактов, магнит - 2NC Размыкание контактов - принудительное Рабочее напряжение магнита - 24 В DC, -10 ... 25 % Защита от короткого замыкания, магнит - 0,5 А, 24 В, тип gG, IEC 60269-1 Защита от короткого замыкания, предохранительная цепь - 500 В, 10 А, тип aM, IEC 60269-1 Номинальное напряжение изоляции - 400 В переменного тока, 500 В постоянного тока Обычный тепловой ток, макс. - 10 A Вход обучения для привода - нет Время включения - 100 % Количество соединений - 1 шт Количество кабельных вводов - 3 шт Функция - контактное соединение Подача напряжения Количество контактов - 8 Сечение соединения - 1 x 0,34 мм² - 2 x 1,5 мм², провод Конструкция - кубическая Размеры (Ш x В x Д) - 62,8 мм x 38,2 мм x 135 мм Материал корпуса - пластик Пластиковый корпус - армированный стекловолокном (PPS), самозатухающий Цвет корпуса - Черный Красный Тип крепления - Сквозной монтаж Тип кабельного ввода - M20 x 1.5 Тип выключателя - Блокирующее устройство с защитной блокировкой, ISO 14119 Принцип переключения - контакт медленного действия Направления срабатывания - 1 x верхнее 4 x боковые (90°) Скорость приближения - 0,001 ... 0,5 м/с Тип блокировки - Пружинный
