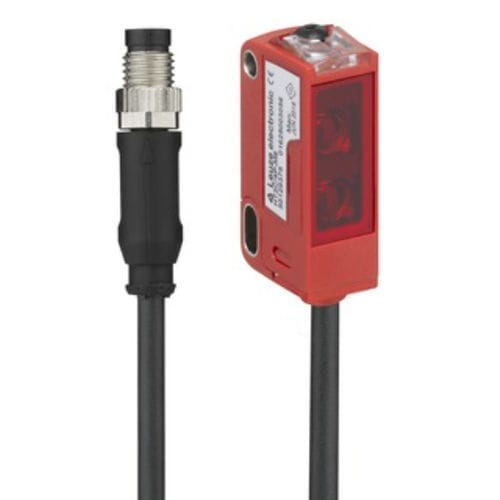

Фотоэлектрический обнаружитель датчик диффузного отражения ODT3C.3/L6-200-M8

с подавлением воздействия окружающей средыпрямоугольныйкрасный свет

Продукт
ODT3C.3/L6-200-M8 - диффузный датчик расстояния с подавлением фона, с выходом измеряемого значения по IO-Link и двумя независимыми коммутируемыми выходами.

Основные данные
Серия: 3C
Принцип работы: диффузный датчик расстояния с подавлением фона

Специальная версия
2 независимых выхода; Выход значения измерения через IO-Link

Оптические данные
Погрешность белый-чёрный: < ± 3 mm
Рабочий диапазон (гарант.): 0,01 ... 0,15 m
Диапазон регулировки: 30 ... 150 mm
Траектория луча: сфокусированная
Источник света: LED, красный (645 nm)
Форма передаваемого сигнала: импульсная
Группа LED: освобождённая группа (согласно EN 62471)
Размер светового пятна [на расстоянии до сенсора]: 10 mm x 10 mm [100 mm]
Геометрия пятна: квадрат
Фокус: фиксированный (фокусное расстояние 150 mm)

Данные измерений
Диапазон измерений: 30 ... 150 mm
Разрешение: 1,0 mm
Точность: -3 ... 3 mm
Воспроизводимость (1σ): 1 ... 1,4 mm
Выход значения измерения: через IO-Link
Оптический принцип измерения: триангуляция

Электрические данные
Защитная цепь: защита от неправильной полярности; защищён от короткого замыкания

Характеристики
Питание UB: 12 ... 30 V DC
Остаточная пульсация: 0 ... 15 % (от UB)
Ток холостого хода: 0 ... 25 mA

Выходы
Количество цифровых коммутационных выходов: 2

Коммутационные выходы
Тип: цифровой коммутационный выход
Макс. коммутационный ток: 100 mA

Коммутационный выход 1
Коммутирующий элемент: транзистор, push-pull
Принцип коммутации: IO-Link / переключение по свету (PNP) / переключение по тьме (NPN)

Коммутационный выход 2
Коммутирующий элемент: транзистор, push-pull
Принцип коммутации: переключение по свету (PNP) / переключение по тьме (NPN)

Временные характеристики
Частота переключения: 750 Hz
Время отклика: 0,66 ms
Задержка готовности: 300 ms
Джиттер отклика: 170 µs

Интерфейс / IO-Link
Тип: IO-Link
Режим COM: COM3
Профиль: Smart sensor profile
Мин. время цикла: COM3 = 0,6 ms
Тип фрейма: 2.V
Спецификация: V1.1
ID устройства: 2200
Поддержка SIO-режима: Да

Подключение
Количество подключений: 1

Подключение 1
Функция: Сигнал OUT / Питание
Тип подключения: Кабель с разъёмом
Длина кабеля: 200 mm
Материал оболочки: PUR
Цвет кабеля: Чёрный
Сечение жилы: 0,2 mm²
Размер резьбы: M8
Тип: Вилка металлическая, 4 контакта

Механические данные
Габариты (Ш x В x Д): 11,4 mm x 34,2 mm x 18,3 mm
Материал корпуса: PC-ABS (пластик)
Материал крышки линзы: PMMA
Масса нетто: 20 g
Цвет корпуса: Красный
Крепление: Сквозное крепление; опциональное монтажное устройство
Рекомендуемый момент затяжки для M3: 0,9 N·m
Совместимость материалов: ECOLAB

Эксплуатация и индикация
Тип индикации: LED
Количество LED: 2
Органы управления: Кнопка Teach (функции: переключение светло/темно; регулировка диапазона)

Экологические данные
Температура окружающей среды при эксплуатации: -40 ... 60 °C
Температура окружающей среды при хранении: -40 ... 70 °C

Сертификация
Степень защиты: IP67; IP69K
Класс защиты: III
Одобрения: c UL US
Применяемые стандарты: IEC 60947-5-2

Технические характеристики

• Модель: ODT3C.3/L6-200-M8
• Серия: 3C
• Диапазон измерений: 30–150 mm
• Разрешение: 1,0 mm
• Точность: ±3 mm
• Выход: IO-Link + 2 цифровых коммутационных выхода (макс. 100 mA)
• Питание: 12–30 V DC
• Подключение: M8, 4 контакта, кабель 200 mm (PUR)
• Корпус: PC-ABS, красный; размеры 11,4 x 34,2 x 18,3 mm; масса нетто 20 g
• Защита: IP67 / IP69K
• Температура эксплуатации: -40 … 60 °C
