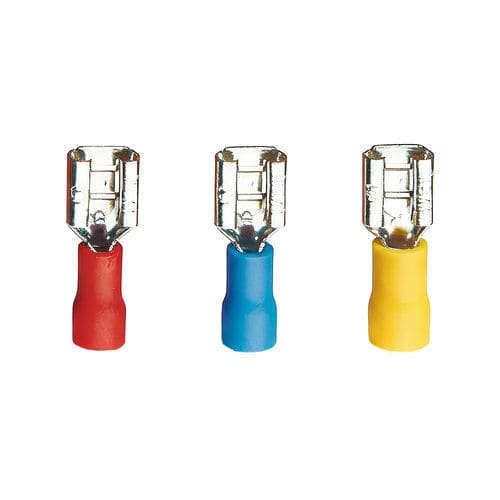

Кабельный наконечник внутренняя резьба DIT6 series

изолированныйиз медиПВХ

Описание
Предварительно изолированные гнездовые Faston‑наконечники (мама) из электрохимического лужёного меди с ПВХ‑изоляцией, поставляются в пакетах по 100 шт. Предназначены для быстрой, съёмной и надёжной коммутации с Faston‑штыревыми контактами, применимы в промышленных, коммерческих и бытовых установках.

Характеристики

• Материал: электрохимическая лужёная медь
• Изоляция: ПВХ‑гильза
• Упаковка: пакет по 100 шт
• Красный – сечение провода: 0,5–1,5 мм²
• Синий – сечение провода: 1,5–2,5 мм²
• Жёлтый – сечение провода: 4–6 мм²

Максимальный ток

• Красный: 10 A
• Синий: 15 A
• Жёлтый: 24 A

Преимущества

• Быстрое подключение без винтов и пайки
• Съёмные для обслуживания и замены
• Хорошая проводимость за счёт лужёной меди
• Устойчивость к коррозии и окислению
• Встроенная ПВХ‑изоляция защищает от коротких замыканий и случайных контактов
• Упрощают прокладку и сокращают время монтажа

Назначение
Гнездовые Faston‑наконечники обеспечивают стабильный электрический контакт с штыревыми Faston‑контактами. Конструкция обеспечивает надёжное удержание контакта и защиту от коротких замыканий за счёт встроенной ПВХ‑гильзы.

Области применения
Применяются в распределительных щитах, электромеханическом оборудовании, жгутах проводов, а также в промышленных, коммерческих и бытовых установках, требующих быстрых и надёжных соединений.

Рекомендации по применению

• Выбирать соответствующее сечение провода для обеспечения оптимального контакта
• Использовать подходящий инструмент для опрессовки для равномерного соединения
• Полностью надевать наконечник на Faston‑штырь для обеспечения надёжного контакта
• Регулярно проверять состояние ПВХ‑изоляции и фиксацию соединения в условиях вибрации
• Соблюдать максимально допустимый ток для каждого сечения провода

Варианты и коды заказа
Код | Цвет | Сечение провода | Макс. ток | Размер штыря | Наличие
DIT6-2.8-5R | Красный | 0,5–1,5 мм² | 10 A | 2,8 x 0,5 мм | в наличии
DIT6-2.8-8R | Красный | 0,5–1,5 мм² | 10 A | 2,8 x 0,8 мм | в наличии
DIT6-4.8-5R | Красный | 0,5–1,5 мм² | 10 A | 4,75 x 0,5 мм | в наличии
DIT6-4.8-8R | Красный | 0,5–1,5 мм² | 10 A | 4,75 x 0,8 мм | в наличии
DIT6-6.3-8R | Красный | 0,5–1,5 мм² | 10 A | 6,35 x 0,8 мм | в наличии
DIT6-2.8-5B | Синий | 1,5–2,5 мм² | 15 A | 2,8 x 0,5 мм | в наличии
DIT6-2.8-8B | Синий | 1,5–2,5 мм² | 15 A | 2,8 x 0,8 мм | в наличии
DIT6-4.8-5B | Синий | 1,5–2,5 мм² | 15 A | 4,75 x 0,5 мм | в наличии
DIT6-4.8-8B | Синий | 1,5–2,5 мм² | 15 A | 4,75 x 0,8 мм | в наличии
DIT6-6.3-8B | Синий | 1,5–2,5 мм² | 15 A | 6,35 x 0,8 мм | в наличии
DIT6-6.3-8Y | Жёлтый | 4–6 мм² | 24 A | 6,35 x 0,8 мм | в наличии
DIT6-9.4-1.2Y | Жёлтый | 4–6 мм² | 24 A | 9,4 x 1,2 мм | в наличии

Технические спецификации

• Материал: электрохимическая лужёная медь
• Изоляция: встроенная ПВХ‑гильза
• Упаковка: пакет по 100 шт
• Цвета и сечения: красный (0,5–1,5 мм²), синий (1,5–2,5 мм²), жёлтый (4–6 мм²)
• Соответствующие макс. токи: красный 10 A, синий 15 A, жёлтый 24 A
• Размеры штыря (примеры по варианту): 2,8 x 0,5 мм / 2,8 x 0,8 мм / 4,75 x 0,5 мм / 4,75 x 0,8 мм / 6,35 x 0,8 мм / 9,4 x 1,2 мм
